Schneider

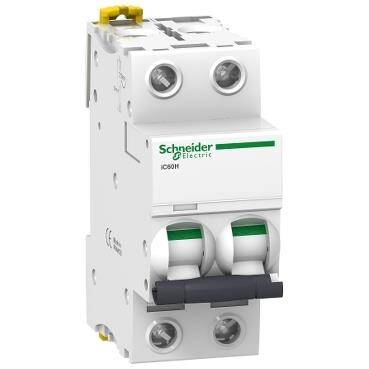

Schneider Electric A9F84220, 20 Amper, 2 Fazlı, C Tipi, Otomatik Sigorta, 10 kA, C20x2A

Ürün Kodu : A9F84220
Barkod : 3606480081965
568,02 TL
detay-teklif.svg (4 KB)
Bilgi/Teklif İste
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • Ana
    cihaz uygulaması Dağıtım
    seri Acti 9
    ürün adı Acti9 iC60
    Ürün ya da bileşen tipi Minyatür devre kesici
    Ürün grubu İC60H
    Kutup tanımı 2P
    korumalı kutupların sayısı 2
    [In] nominal akım 20 A
    Şebeke tipi AC
    DC
    açma birimi teknolojisi Termik Manyetik
    eğim kodu C
    kesme kapasitesi 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
    42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
    10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
    15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
    30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
    15 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2
    42 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
    kullanım kategorisi Kategori A 'e uygunEN 60947-2
    Kategori A 'e uygunIEC 60947-2
    yalıtıma uygunluk Evet 'e uygunEN 60898-1
    Evet 'e uygunEN 60947-2
    Evet 'e uygunIEC 60898-1
    Evet 'e uygunIEC 60947-2
    Standartlar IEC 60898-1
    EN 60898-1
    IEC 60947-2
    EN 60947-2
    Tamamlayıcı
    Şebeke frekansı 50/60 Hz
    manyetik açma limiti 8 x In +/- % 20
    [Ics] nominal hizmet kesme kapasitesi 15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
    7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
    5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
    15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
    7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
    5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
    7500 A 75 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz
    7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
    21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
    21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
    15 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
    15 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC
    sınırlama sınıfı 3 'e uygunEN 60898-1
    3 'e uygunIEC 60898-1
    [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
    500 V AC 50/60 Hz 'e uygunIEC 60947-2
    [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-2
    6 kV 'e uygunIEC 60947-2
    kontak konum göstergesi Evet
    Kontrol tipi Geçiş
    Cihaz üzerii sinyalizasyon Açma göstergesi
    Montaj Tipi Sabit
    montaj desteği DIN rayı
    comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
    9 mm vida adımı 4
    Yükseklik 85 mm
    Genişlik 36 mm
    Derinlik 78,5 mm
    Ürün ağırlığı 0,25 kg
    renk Beyaz
    Mekanik dayanıklılık 20000 cycles
    elektrik dayanıklılığı 10000 cycles
    bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
    Tek terminal (üst veya alt) 1…16 mm² esnek
    tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
    sıkma torku 2 N.m üst veya alt
    toprak kaçağı koruması Ayrı blok
    Ortam
    IP koruma derecesi IP20 'e uygunIEC 60529
    IP20 'e uygunEN 60529
    kirletme derecesi 3 'e uygunEN 60947-2
    3 'e uygunIEC 60947-2
    aşırı gerilim kategorisi IV
    tropik iklim 2 'e uygunIEC 60068-1
    bağıl nem 95 % -de 55 °C
    çalışma yüksekliği 0...2000 m
    çalışma için ortam hava sıcaklığı -35…70 °C
    Depolama ortam koşulları -40…85 °C
    Paketleme üniteleri
    Birim paket türü 1 PCE
    Paketteki birim sayısı 1
    Paket ağırlığı (Lbs) 226,0 g
    Paket 1 Yükseklik 7,5 cm
    Paket 1 genişliği 3,6 cm
    Paket 1 Uzunluk 9,5 cm
    Birim paket türü 2 BB1
    Paketteki birim sayısı 2 6
    Paket 2 Ağırlığı 1,416 kg
    Paket 2 Yükseklik 8,0 cm
    Paket 2 genişliği 9,8 cm
    Paket 2 Uzunluk 22,5 cm
    Birim paket türü 3 S03
    Paketteki birim sayısı 3 66
    Paket 3 Ağırlığı 16,11 kg
    Paket 3 Yükseklik 30,0 cm
    Paket 3 genişliği 30,0 cm
    Paket 3 Uzunluk 40,0 cm
    Sözleşme garantisi
    Garanti 18 months
