Gelince Sizi Arayalım| seri |
EasyPact |
|
|---|---|---|
| ürün adı |

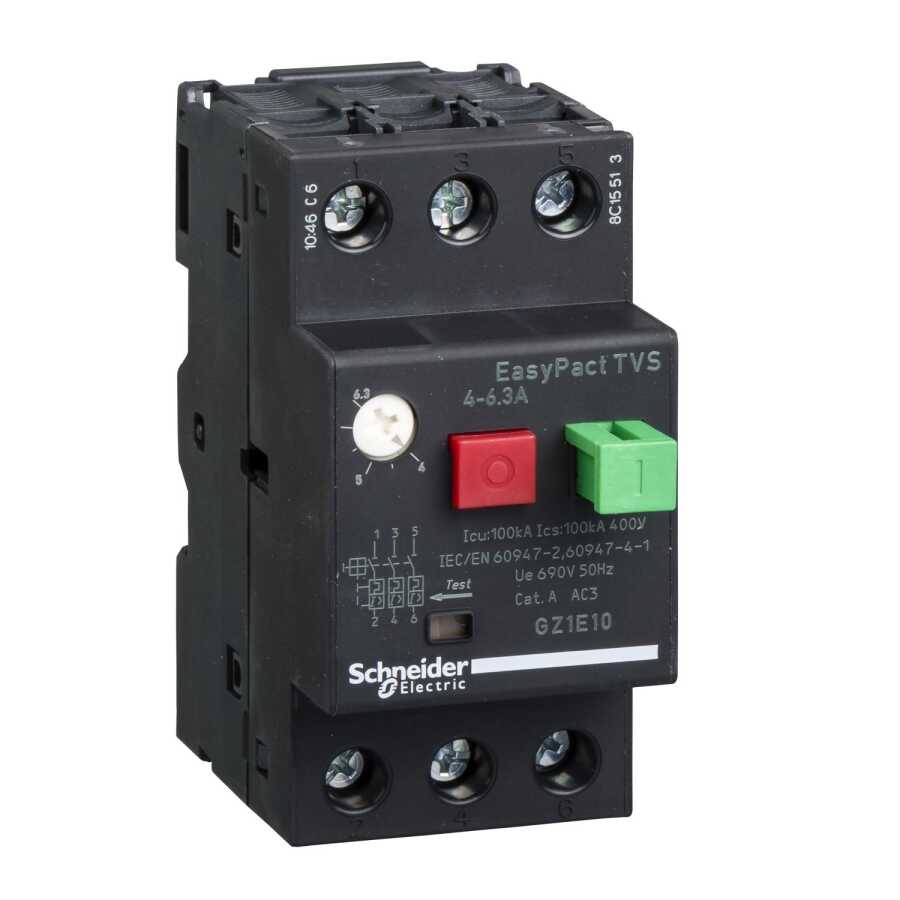

EasyPact TVS |
|
| Ürün grubu |
GZ1E |
|
| Ürün ya da bileşen tipi |
Devre kesici |
|
| cihaz uygulaması |
Motor |
|
| açma birimi teknolojisi |
Termal manyetik |
|
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-1 ek 7.1.6 |
|
| renk |
Gri (RAL 7011) |
| Kutup tanımı |
3P |
|
|---|---|---|
| Şebeke tipi |
AC |
|
| kullanım kategorisi |
AC-3 |
|
| ağ frekansı |
50/60 Hz 'e uygunIEC 60947-2 |
|
| Montaj tipi |
Klipsle Vidalarla |
|
| montaj desteği |
Ray |
|
| montaj konumu |
Herhangi bir konum |
|
| motor gücü kW |
1,1 kW -de 230 V AC 50/60 Hz 2,2 kW -de 400 V AC 50/60 Hz 3 kW -de 440 V AC 50/60 Hz 3,7 kW -de 500 V AC 50/60 Hz 4 kW -de 690 V AC 50/60 Hz |
|
| breaking capacity |
Icu: >= 100 kA -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: >= 100 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 2 kA -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 Icu: 30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| Kontrol tipi |
Açma/kapama butonu |
|
| termal koruma ayar aralığı |
4…6,3 A |
|
| manyetik açma akımı |
78 A |
|
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
|
| güç dağılımı |
2,5 W (kutup başına) |
|
| Mekanik dayanıklılık |
100000 cycles |
|
| elektrik dayanıklılığı |
100000 cycles için AC-3 |
|
| maximum operating rate |
25 cyc/h |
|
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 2 1…6 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçlu |
|
| sıkma torku |
1,7 N.m üzerinde vida kelepçesi terminalleri |
|
| Yükseklik |
89 mm |
|
| Genişlik |
44,5 mm |
|
| Derinlik |
78 mm |
|
| Ürün ağırlığı |
0,26 kg |
| Standartlar |
IEC 60947-2 IEC 60947-4 |
|
|---|---|---|
| koruyucu bakım |
TH |
|
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
|
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
|
| Depolama ortam koşulları |
-40…80 °C |
|
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-1 |
|
| çalışma yüksekliği |
2000 m |
| Sürdürülebilir teklif durumu |
Green Premium ürünü |
|
|---|---|---|
| REACh Düzenlemesi | ||
| EU RoHS Direktifi |
Uyumlu EU RoHS Bildirisi |
|
| Cıva içermez |
Evet |
|
| RoHS muafiyet bilgileri | ||
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı Ürün Çin RoHS kapsamı dışında. Bilgilendirme amaçlı madde beyanı. |
|
| Çevre Beyanı | ||
| Döngüsellik Profili |
Belirli geri dönüşüm işlemlerine gerek yoktur |
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
