Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|

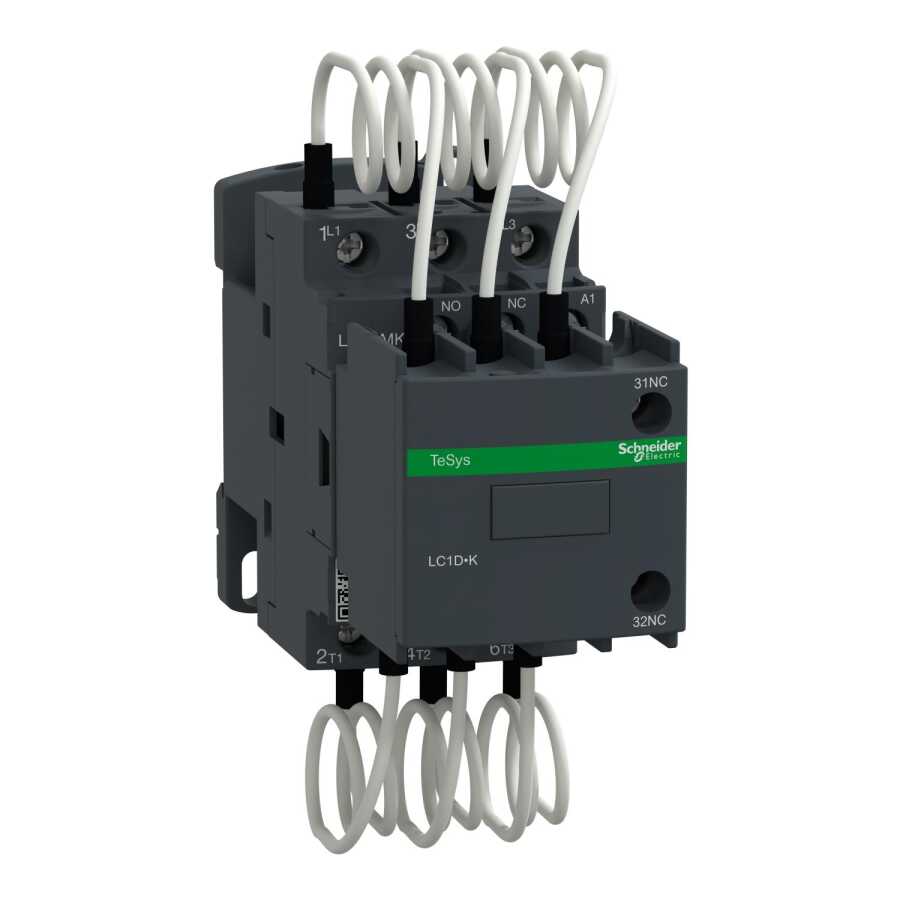

| ürün adı | TeSys LC1D.K TeSys Deca |
| Ürün ya da bileşen tipi | Kapasitör görevli kontaktör |
| Ürün grubu | LC1DMK |
| cihaz uygulaması | Kontrol |
| kontaktör uygulaması | Güç faktörü düzeltme |
| kullanım kategorisi | AC-6B |
| Kutup tanımı | 3P |
| power pole contact composition | 3 NA |
| sistemde cihazın yeri | Hat kesintisi Delta kesintisi içinde |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz |
| reaktif güç değeri | 14 kvar -de 230 V AC 50 Hz -de <60 °C 25 kvar -de 400 V AC 50 Hz -de <60 °C 27 kvar -de 440 V AC 50 Hz -de <60 °C 42 kvar -de 690 V AC 50 Hz -de <60 °C |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 220 V AC 50/60 Hz |
| yardımcı kontak düzenleme | 1 NA + 2 NK anlık |
| elektrik dayanıklılığı | 300000 cycles Ue'de 400 V 200000 cycles Ue'de 690 V |
| montaj desteği | DIN rayı Plaka |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1 |
| Ürün sertifikaları | IECEE CB Scheme UKCA |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…16 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri 2 2,5…6 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri |
| maximum operating rate | 240 cyc/h |
| yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 |
|---|
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
|---|---|
| çalışma için ortam hava sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -60…80 °C |
| çalışma yüksekliği | 0...3000 m |
| Yükseklik | 125 mm |
| Genişlik | 45 mm |
| Derinlik | 127 mm |
| Ürün ağırlığı | 0,63 kg |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 608,0 g |
| Paket 1 Yükseklik | 6,6 cm |
| Paket 1 genişliği | 19,5 cm |
| Paket 1 Uzunluk | 22,5 cm |
| Birim paket türü 2 | P06 |
| Paketteki birim sayısı 2 | 48 |
| Paket 2 Ağırlığı | 43,388 kg |
| Paket 2 Yükseklik | 77,0 cm |
| Paket 2 genişliği | 80,0 cm |
| Paket 2 Uzunluk | 60,0 cm |
| Birim paket türü 3 | S03 |
| Paketteki birim sayısı 3 | 6 |
| Paket 3 Ağırlığı | 4,075 kg |
| Paket 3 Yükseklik | 30,0 cm |
| Paket 3 genişliği | 30,0 cm |
| Paket 3 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
