Ana
| Seri |
TeSys |
| Ürün Adı |

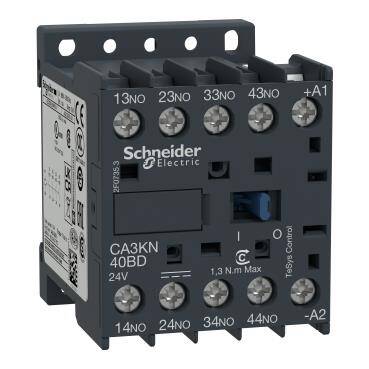

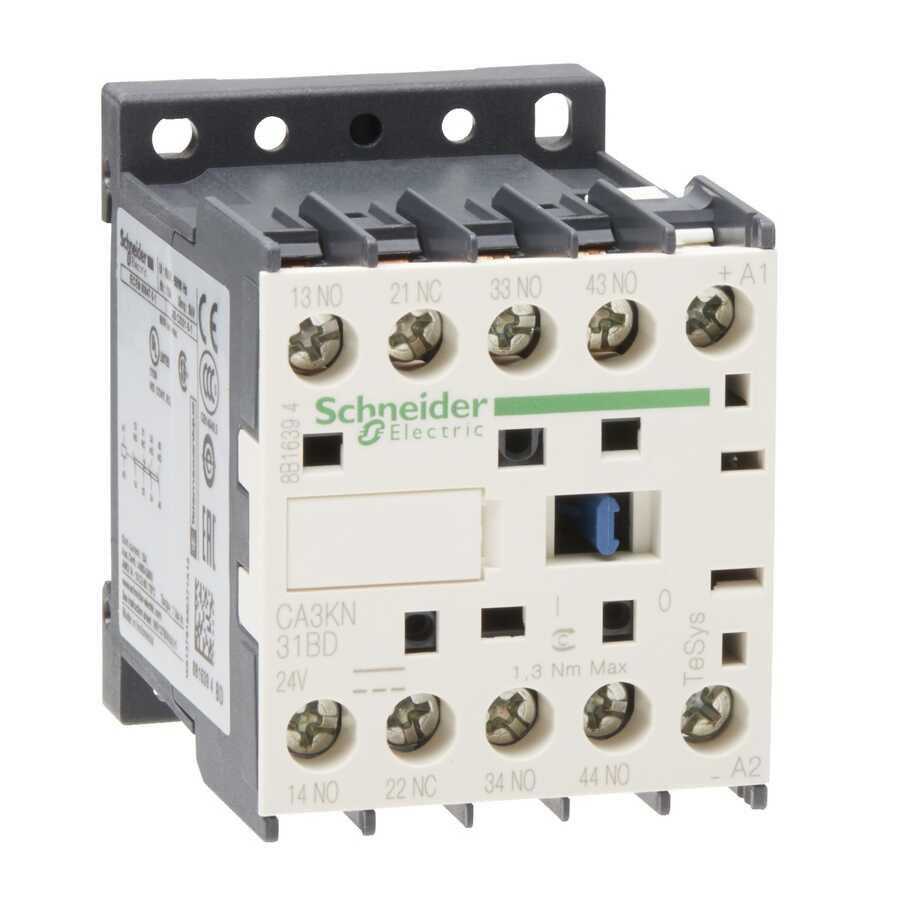

TeSys CAK |
| Ürün Ya da Bileşen Tipi |
Kontrol rölesi |
| Ürün Grubu |
CA3K |
| kontaktör uygulaması |
Kontrol devresi |
| kullanım kategorisi |
AC-15
DC-13 |
| kutup kontak düzenleme |
4 NA |
| [Ue] nominal çalışma voltajı |
<= 690 V <= 400 Hz |
| kontrol devresi tipi |
DC standart |
| kontrol devresi gerilimi |
24 V DC |
Tamamlayıcı
| [Ith] klasik açık hava termik akımı |
10 A (at 50 °C) |
| Irms nominal kapama kapasitesi |
110 A 'e uygunIEC 60947 |
| ilgili sigorta değeri |
10 A gG conforming to IEC 60947
10 A gG conforming to VDE 0660 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14 |
| Montaj Desteği |
Plaka
Ray |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz |
| sıkma torku |
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc (at <50 °C)
Düşme: 0,1...0,75 Uc (at <50 °C) |
| çalışma süresi |
10 ms bobinin enerjisini kesme ve NA açma
30...40 msn bobin enerjileme ve NA kapama |
| Mekanik dayanıklılık |
20 Mcycles |
| Maksimum çalışma hızı |
10000 cyc/h |
| mikro kırılmalara bağışıklık |
2 ms |
| W cinsinden kalkış gücü |
3 W 20 °C) |
| W cinsinden tutma güç tüketimi |
3 W -de 20 °C |
| ısı dağılımı |
3 W |
| minimum anahtarlama gerilimi |
17 V |
| minimum anahtarlama akımı |
5 mA |
| çakışmama mesafesi |
0,5 mm |
| yalıtım direnci |
> 10 MOhm |
| yükseklik |
58 mm |
| Genişlik |
45 mm |
| derinlik |
57 mm |
| Ürün Ağırlığı |
0,225 kg |
Ortam
| standartlar |
EN/IEC 60947-5-1
GB/T 14048,5
UL 60947-5-1
CSA C22.2 No 60947-5-1
JIS C8201-5-1 |
| Ürün Sertifikaları |
CB Şeması
CCC
UL
CSA
EAC
CE
UKCA |
| IP koruma derecesi |
IP2X |
| koruyucu bakım |
TC 'e uygunIEC 60068 |
| Nominal Çalışma Ortam Sıcaklığı |
-25…50 °C |
| Depolama Ortam Koşulları |
-50…80 °C |
| çalışma yüksekliği |
2000 m olmadan |
| alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Package 1 Height |
6,200 cm |
| Package 1 Width |
4,800 cm |
| Package 1 Length |
6,600 cm |
| Paket ağırlığı (Lbs) |
221,000 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
40 |
| Package 2 Height |
15,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
9,222 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
640 |
| Package 3 Height |
75,000 cm |
| Package 3 Width |
60,000 cm |
| Package 3 Length |
80,000 cm |
| Package 3 Weight |
161,275 kg |
Sözleşme garantisi
| Garanti |
18 months |
