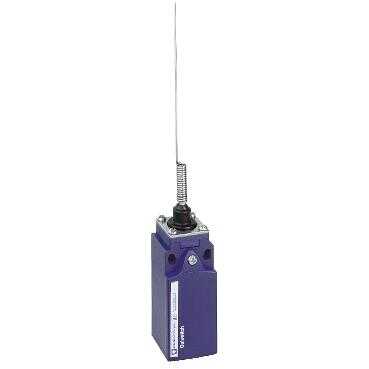

Gelince Sizi Arayalım| Ürün serisi | Telemecanique Limit switches XC Standard |
|---|---|
| seri adı | Standart biçim |
| Ürün ya da bileşen tipi | Limit anahtarı |
| Ürün grubu | XCKN |
| sensör tasarımı | Kompakt |
| gövde tipi | Sabit |
| başlık tipi | Çok yönlü başlık |
| malzeme | Plastik |
| gövde malzemesi | Plastik |
| başlık malzemesi | Plastik |
| Sabitleme Modu | Gövdeyle |
| çalışma başlığının hareketi | Çok yönlü |
| operatörün tipi | Yaylı dönüş kedi bıyığı |
| yaklaşım tipi | Çok yönlü yaklaşım |
| kablo girişi | M20 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 7…13 mm |
| kutupların sayısı | 2 |
| kontak tipi ve düzenleme | 1 NK + 1 NA |
| kontak işlemi | Ani hareketli |
| anahtar çalıştırma | Hareketli parçalar aracılığıyla |
|---|---|
| elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² |
| kontak yalıtım biçimi | Zb |
| pozitif açıklık | Olmadan |
| minimum açma torku | 0,13 N.m |
| maksimum çalıştırma hızı | 1 m/s |
| kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A R300, DC-13 (Ue = 250 V), Ie = 0,1 A 'e uygunEN/IEC 60947-5-1 ek A |
| [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi | 10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı | 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| Mekanik dayanıklılık | 5000000 cycles |
| Genişlik | 30 mm |
| yükseklik | 197 mm |
| derinlik | 30 mm |
| Ürün ağırlığı | 0,135 kg |
| terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO |
| darbe dayanımı | 45 gn için 11 ms 'e uygunIEC 60068-2-27 |
|---|---|
| titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| IK koruma derecesi | IK04 'e uygunEN 50102 |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 Class II 'e uygunNF C 20-030 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| koruyucu bakım | TC |
| Ürün sertifikaları | CSA CCC UL |
| Standartlar | IEC 60947-5-1 IEC 60204-1 UL 508 EN 60947-5-1 CSA C22.2 No 14 EN 60204-1 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,0 cm |
| Package 1 Width | 16,0 cm |
| Package 1 Length | 31,0 cm |
| Package 1 Weight | 71,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 11,0 cm |
| Package 2 Width | 16,0 cm |
| Package 2 Length | 31,0 cm |
| Package 2 Weight | 1,47 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 60 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 5,3 kg |
| Garanti | 18 months |
|---|
