| Ürün serisi | OsiSense XC | |
|---|---|---|
| seri adı | Standart biçim | |

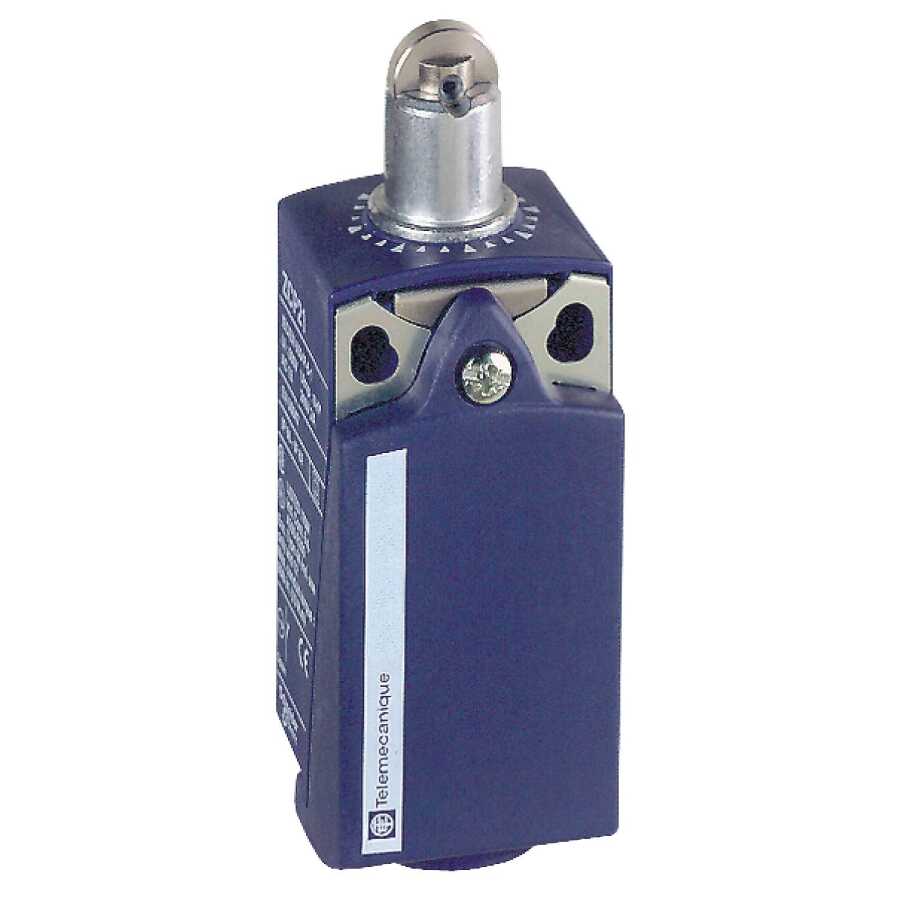

| Ürün ya da bileşen tipi | Limit anahtarı | |
| Ürün grubu | XCKP | |
| sensör tasarımı | Kompakt biçimli C 'e uygunCENELEC EN 50047 | |
| gövde tipi | Sabit | |
| başlık tipi | Pim başlığı | |
| malzeme | Plastik | |
| gövde malzemesi | Plastik | |
| başlık malzemesi | Zamak | |
| sabitleme modu | Gövdeyle | |
| çalışma başlığının hareketi | Lineer | |
| operatörün tipi | Yaylı dönüş makara pimi metal | |
| yaklaşım tipi | Yanal yaklaşım, 2 yön | |
| kutupların sayısı | 2 | |
| kontak tipi ve düzenleme | 1 NK + 1 NA | |
| kontak işlemi | Ani hareketli |
| anahtar çalıştırma | 30° kam aracılığıyla | |
|---|---|---|
| elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² | |
| kablo girişi | M16 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 4…8 mm | |
| kontak yalıtım biçimi | Zb | |
| pozitif açıklık | Ile | |
| pozitif açıklık minimum gücü | 36 N | |
| minimum açma gücü | 12 N | |
| maksimum çalıştırma hızı | 0,5 m/s | |
| tekrarlama doğruluğu | Açma noktalarında 0,1 mm 1 milyon çalışma döngüsü ile | |
| kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A | |
| [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 | |
| maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 | |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 | |
| kisa devre korumasi | 10 A kartuş sigorta, tip gG | |
| elektrik dayanıklılığı | 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C | |
| Mekanik dayanıklılık | 10000000 cycles | |
| Genişlik | 31 mm | |
| yükseklik | 65 mm | |
| Derinlik | 30 mm | |
| Ürün ağırlığı | 0,095 kg | |
| terminallerin açıklaması ISO n°1 | (21-22)NC |
| darbe dayanımı | 50 gn için 11 ms 'e uygunIEC 60068-2-27 | |
|---|---|---|
| titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 | |
| IP koruma derecesi | IP66 'e uygunIEC 60529 | |
| IK koruma derecesi | IK04 'e uygunEN 50102 | |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 | |
| Nominal çalışma ortam sıcaklığı | -25…70 °C | |
| Depolama ortam koşulları | -40…70 °C | |
| koruyucu bakım | TC | |
| Ürün sertifikaları | CCC | |
| Standartlar | EN 60204-1 |
| Sürdürülebilir teklif durumu | Green Premium ürünü | |
|---|---|---|
| EU RoHS Direktifi | Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) | |
| Cıva içermez | Evet | |
| RoHS muafiyet bilgileri | ||
| Çevre Beyanı | ||
| Döngüsellik Profili | ||
Ürün Filtreleri | ||
|---|---|---|
| Barkod | : | 3389110201765 |
| Tedarikçi Ürün Kodu | : | XCKP2102P16 |
