Ana
| Ürün serisi |
Telemecanique Limit switches XC Standard |
| seri adı |
Standart biçim |
| Ürün ya da bileşen tipi |

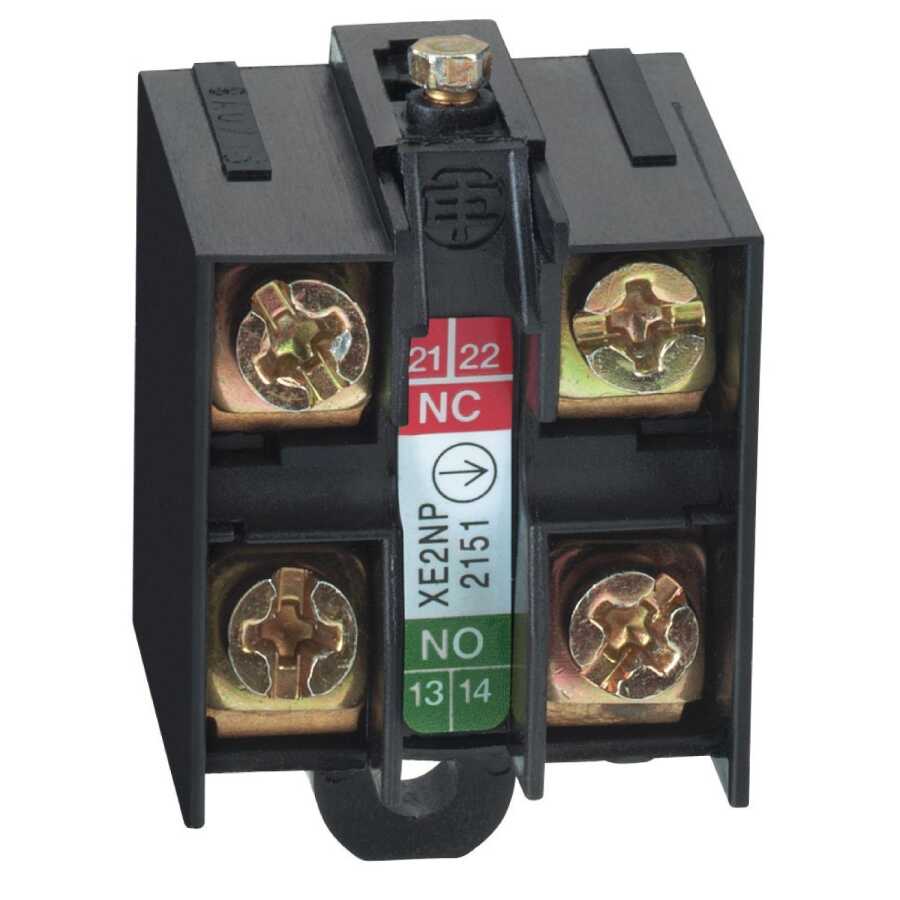

Limit anahtarı kontak bloğu |
| Ürün grubu |
XE2N |
| ilgili gövde |
ZCKM5
ZCKL5
ZCP25
ZCKJ5
ZCD25
ZCKS5
ZCKJ5D |
| kutupların sayısı |
2 |
| kontak tipi ve düzenleme |
1 NA + 1 NK |
| kontak işlemi |
Yavaş kesen, önce açan sonra kapayan |
Tamamlayıcı
| ürün uyumluluğu |
XCKD
XCKS
XCR
XCKJ
XCKL
XCKM
XCKP |
| elektrikli bağlantı |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm² |
| kontak yalıtım biçimi |
Zb |
| kontak malzemesi |
Gümüş plakalı kontaklar |
| pozitif açıklık |
Ile |
| minimum çalıştırma hızı |
6 m/min |
| kontak kodu gösterimi |
A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A
Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A |
| Maximum resistance across terminals |
25 mOhm 'e uygunIEC 60255-7 kategori 3 |
| [Ui] nominal yalıtım voltajı |
300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi |
10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı |
5000000 cycles, DC-13 120 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 24 V, 13 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 48 V, 9 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3,3 cm |
| Package 1 Width |
4,7 cm |
| Package 1 Length |
5,8 cm |
| Package 1 Weight |
21 g |
| Unit Type of Package 2 |
S01 |
| Number of Units in Package 2 |
50 |
| Package 2 Height |
15 cm |
| Package 2 Width |
15 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
1,362 kg |
Sözleşme garantisi
| Garanti |
18 months |
