Gelince Sizi Arayalım| seri | TeSys |
|---|---|
| Ürün serisi | TeSys F |

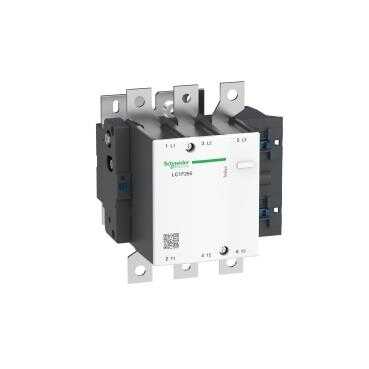

| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1F |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-4 AC-1 AC-3 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | <= 1000 V AC-1 <= 690 V AC-3 <= 690 V AC-4 <= 460 V DC |
| kontrol devresi gerilimi | 220 V AC 40...400 Hz |
| [Ie] nominal çalışma akımı | 350 A 40 °C) -de <= 440 V AC AC-1 265 A 55 °C) -de <= 440 V AC AC-3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
|---|---|
| [Ith] klasik açık hava termik akımı | 350 A -de <40 °C |
| nominal kesme kapasitesi | 2120 A 'e uygunIEC 60947-4-1 |
| [Icw] nominal kısa süreli dayanma akımı | 2200 A -de <40 °C - 10 s 1230 A -de <40 °C - 30 s 950 A -de <40 °C - 1 min 620 A -de <40 °C - 3 min 480 A -de <40 °C - 10 min |
| ilgili sigorta değeri | 315 A aM -de <= 440 V 400 A gG -de <= 440 V |
| ortalama empedans | 0,3 mOhm - Ith 350 A 50 Hz |
| [Ui] nominal yalıtım voltajı | 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C |
| kutup başına güç dağılımı | 37 W AC-1 21 W AC-3 |
| aşırı gerilim kategorisi | III |
| power pole contact composition | 3 NA |
| motor gücü kW | 132 kW -de 380...400 V AC 50/60 Hz (AC-3) 140 kW -de 415 V AC 50/60 Hz (AC-3) 140 kW -de 440 V AC 50/60 Hz (AC-3) 160 kW -de 500 V AC 50/60 Hz (AC-3) 160 kW -de 660...690 V AC 50/60 Hz (AC-3) 147 kW -de 1000 V AC 50/60 Hz (AC-3) 75 kW -de 220...230 V AC 50/60 Hz (AC-3) 51 kW -de 400 V AC 50/60 Hz (AC-4) |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,15...0,2 Uc 40...400 Hz 55 °C) |
| mekanik dayanıklılık | 10 Mcycles |
| VA cinsinden kalkış gücü | 650 VA, 40...400 Hz 0,9 20 °C) |
| VA cinsinden tutma güç tüketimi | 10 VA, 40...400 Hz 0,9 20 °C) |
| maximum operating rate | 2400 cyc/h -de <55 °C |
| çalışma süresi | 40...65 msn kapama 100...170 msn açma |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm² Güç devresi: konnektör 1 kablo(lar) 240 mm² Güç devresi: bolted connection |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| montaj desteği | Plaka |
| ısı dağılımı | 8 W |
| motor power range | 55…100 kW -de 200…240 V 3 faz 110…220 kW -de 480…500 V 3 faz 110…220 kW -de 380…440 V 3 faz |
| Motor yolverici tipi | Direct on-line contactor |
| contactor coil voltage | 220 V AC standart |
| Standartlar | JIS C8201-4-1 IEC 60947-4-1 EN 60947-1 IEC 60947-1 EN 60947-4-1 |
| Ürün sertifikaları | RINA RMRoS CSA CB UL BV ABS LROS (Lloyds register of shipping) DNV UKCA |
| uyumluluk kodu | LC1F |
| kontrol devresi tipi | AC -de 40...400 Hz |
| IP koruma derecesi | IP20 ön yüz kaplar ile 'e uygunIEC 60529 IP20 ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| koruyucu bakım | TH |
| Nominal çalışma ortam sıcaklığı | -5…55 °C |
| Depolama ortam koşulları | -60…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C |
| Yükseklik | 203 mm |
| Genişlik | 201,5 mm |
| Derinlik | 213 mm |
| çalışma yüksekliği | 3000 m değer kaybı olmadan |
| Ürün ağırlığı | 7,44 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 25,0 cm |
| Package 1 Width | 25,0 cm |
| Package 1 Length | 25,5 cm |
| Package 1 Weight | 7,95 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 80,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 104,116 kg |
| Garanti | 18 months |
|---|
