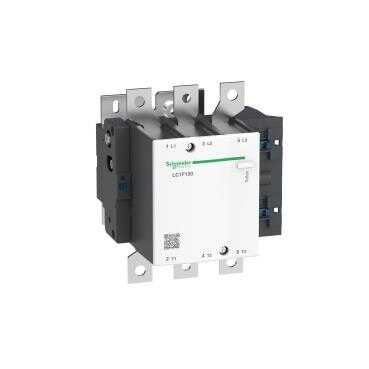

Schneider LC1F150M7, 150 Amper, 75 kW, Yüksek Güç Kontaktörü, 220 Volt AC, 3 Kutuplu

Ürün Kodu : LC1F150M7
Barkod : 3389110350975
(0)
Yorum Yap
5.279,19 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
kontaktör uygulaması Direnç yükü
Motor kontrol
kullanım kategorisi AC-3
AC-1
AC-4
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 690 V AC 50/60 Hz
<= 460 V DC
kontrol devresi gerilimi 220 V AC 40...400 Hz
[Ie] nominal çalışma akımı 250 A 40 °C) -de <= 440 V AC-1
150 A 55 °C) -de <= 440 V AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 250 A -de <40 °C
nominal kesme kapasitesi 1200 A 'e uygunIEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 1200 A -de <40 °C - 10 s
700 A -de <40 °C - 30 s
600 A -de <40 °C - 1 min
450 A -de <40 °C - 3 min
350 A -de <40 °C - 10 min
ilgili sigorta değeri 160 A aM -de <= 440 V
250 A gG -de <= 440 V
ortalama empedans 0,35 mOhm - Ith 250 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
kutup başına güç dağılımı 22 W AC-1
8 W AC-3
aşırı gerilim kategorisi III
power pole contact composition 3 NA
motor gücü kW 75 kW -de 380...400 V AC 50/60 Hz (AC-3)
80 kW -de 415 V AC 50/60 Hz (AC-3)
80 kW -de 440 V AC 50/60 Hz (AC-3)
90 kW -de 500 V AC 50/60 Hz (AC-3)
100 kW -de 660...690 V AC 50/60 Hz (AC-3)
40 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 400 V AC 50/60 Hz (AC-4)
kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C)
Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C)
mekanik dayanıklılık 10 Mcycles
VA cinsinden kalkış gücü 770 VA, 40...400 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi 8,1 VA, 40...400 Hz 0,9 20 °C)
maximum operating rate 2400 cyc/h -de <55 °C
çalışma süresi 35 ms kapama (Uc'de)
130 ms açma (Uc'de)
bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 25 x 3 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 120 mm²
Güç devresi: konnektör 1 kablo(lar) 120 mm²
Güç devresi: bolted connection
sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 18 N.m
montaj desteği Plaka
ısı dağılımı 5,9…7,2 W
Standartlar EN 60947-4-1
EN 60947-1
IEC 60947-4-1
JIS C8201-4-1
IEC 60947-1
Ürün sertifikaları BV
RINA
LROS (Lloyds register of shipping)
RMRoS
ABS
CCC
CB
UL
DNV
UKCA
uyumluluk kodu LC1F
kontrol devresi tipi AC -de 40...400 Hz
Ortam
IP koruma derecesi IP2x ön yüz kaplar ile 'e uygunIEC 60529
IP2x ön yüz kaplar ile 'e uygunVDE 0106
koruyucu bakım TH
Nominal çalışma ortam sıcaklığı -40…60 °C
Depolama ortam koşulları -60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı 60…70 °C Uc'de
Yükseklik 170 mm
Genişlik 163,5 mm
Derinlik 171 mm
çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 3,43 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 19 cm
Package 1 Width 20 cm
Package 1 Length 22,5 cm
Package 1 Weight 4,079 kg
Unit Type of Package 2 P06
Number of Units in Package 2 18
Package 2 Height 75 cm
Package 2 Width 80 cm
Package 2 Length 60 cm
Package 2 Weight 81,422 kg
Sözleşme garantisi
Garanti 18 months
