Gelince Sizi Arayalım| seri | EasyPact |
|---|---|

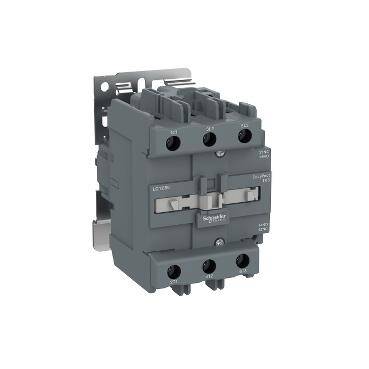

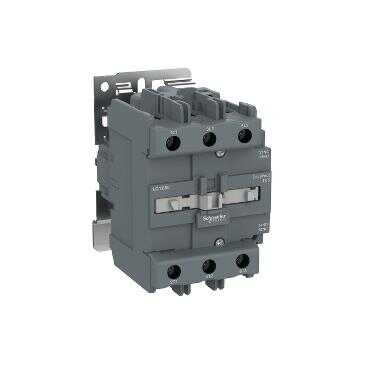

| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1E |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-1 AC-3 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 80 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 110 A 55 °C) -de <= 440 V AC AC-1 için güç devresi |
| [Uc] control circuit voltage | 24 V AC 50 Hz |
| motor gücü kW | 22 kW -de 220...230 V AC 50/60 Hz (AC-3) 37 kW -de 380...400 V AC 50/60 Hz (AC-3) 45 kW -de 415 V AC 50/60 Hz (AC-3) 45 kW -de 440 V AC 50/60 Hz (AC-3) 45 kW -de 500 V AC 50/60 Hz (AC-3) 45 kW -de 660...690 V AC 50/60 Hz (AC-3) |
|---|---|
| kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 100 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 800 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| nominal kesme kapasitesi | 640 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 640 A -de <40 °C - 10 s için güç devresi 320 A -de <40 °C - 60 s için güç devresi 135 A -de <40 °C - 600 s için güç devresi |
| ilgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 160 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| ortalama empedans | 0,8 mOhm - Ith 110 A 50 Hz için güç devresi |
| kutup başına güç dağılımı | 5,1 W AC-3 9,7 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 300000 cycles |
| elektrik dayanıklılığı | 350000 cycles AC-1 900000 cycles AC-3 |
| kontrol devresi tipi | AC -de 50 Hz |
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü | 200 VA 50 Hz 0,75 20 °C) 220 VA 60 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 22 VA 60 Hz 0,3 20 °C) 20 VA 50 Hz 0,3 20 °C) |
| ısı dağılımı | 6…10 W için kontrol devresi |
| çalışma süresi | 20...35 msn kapanışta 6...30 ms açılışta |
| maximum operating rate | 1200 cyc/h -de <60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| minimum anahtarlama gerilimi | 17 V için kontrol devresi |
| minimum anahtarlama akımı | 5 mA için kontrol devresi |
| yalıtım direnci | > 10 MOhm için kontrol devresi |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| montaj desteği | Plaka DIN rayı |
| standartlar | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 |
|---|---|
| Ürün sertifikaları | CE EAC |
| IP koruma derecesi | IP2x 'e uygunIEC 60529 |
| koruyucu bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| çalışma yüksekliği | 3000 m olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 127 mm |
| Genişlik | 85 mm |
| Derinlik | 121 mm |
| Ürün ağırlığı | 1,52 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,0 cm |
| Package 1 Width | 15,5 cm |
| Package 1 Length | 11,0 cm |
| Package 1 Weight | 1,528 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,158 kg |
| Garanti | 18 months |
|---|
