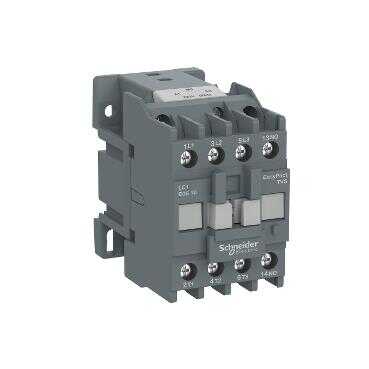

Schneider LC1E1810B5, 18 Amper, 7,5 kW, Güç Kontaktörü, 24 Volt AC, 3 Kutuplu, 1NA

Ürün Kodu : LC1E1810B5
Barkod : 3606480328251
(0)
Yorum Yap
615,89 TL
28.03.2024 tarihine kadar kargoda

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri EasyPact
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1E
kontaktör uygulaması Direnç yükü
Motor kontrol
kullanım kategorisi AC-1
AC-3
Kutup tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 32 A 55 °C) -de <= 415 V AC AC-1 için güç devresi
18 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
[Uc] control circuit voltage 24 V AC 50 Hz
Tamamlayıcı
motor gücü kW 4 kW -de 220...230 V AC 50/60 Hz
7,5 kW -de 380...400 V
9 kW -de 415 V
9 kW -de 440 V
10 kW -de 500 V
10 kW -de 660...690 V
kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 32 A -de <55 °C
Irms nominal kapama kapasitesi 180 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
nominal kesme kapasitesi 144 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı 145 A -de <40 °C - 10 s için güç devresi
84 A -de <40 °C - 60 s için güç devresi
40 A -de <40 °C - 600 s için güç devresi
ilgili sigorta değeri 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
35 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
ortalama empedans 2,5 mOhm - Ith 32 A 50 Hz için güç devresi
kutup başına güç dağılımı 0,81 W AC-3
2,6 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi III
kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 10000000 cycles
elektrik dayanıklılığı 300000 cycles AC-1
1200000 cycles AC-3
kontrol devresi tipi AC -de 50 Hz
kontrol devresi gerilim limitleri 0,85...1,1 Uc 55 °C çalışma 50 Hz
0,3...0,6 Uc 55 °C düşme 50 Hz
VA cinsinden kalkış gücü 95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
ısı dağılımı 2…3 W için kontrol devresi
çalışma süresi 12...22 msn kapanışta
4...19 msn açılışta
maximum operating rate 1800 cyc/h -de <60 °C
bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
sıkma torku Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m
yardımcı kontak düzenleme 1 NA
minimum anahtarlama gerilimi 17 V için kontrol devresi
minimum anahtarlama akımı 5 mA için kontrol devresi
yalıtım direnci > 10 MOhm için kontrol devresi
çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
montaj desteği Plaka
DIN rayı
Ortam
standartlar IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1
Ürün sertifikaları EAC
CE
IP koruma derecesi IP2x 'e uygunIEC 60529
koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
çalışma yüksekliği 3000 m olmadan
yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 7 Gn)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
Yükseklik 74 mm
Genişlik 45 mm
Derinlik 80 mm
Ürün ağırlığı 0,3 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 8,6 cm
Package 1 Width 5,0 cm
Package 1 Length 7,5 cm
Package 1 Weight 346,9 g
Unit Type of Package 2 S02
Number of Units in Package 2 36
Package 2 Height 15,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
Package 2 Weight 12,924 kg
Sözleşme garantisi
Garanti 18 months
Ürün Açıklaması
Motor Gücü (kW)
7,5
Kontak Tipi
1 NA
Voltaj Değeri
24 V AC
