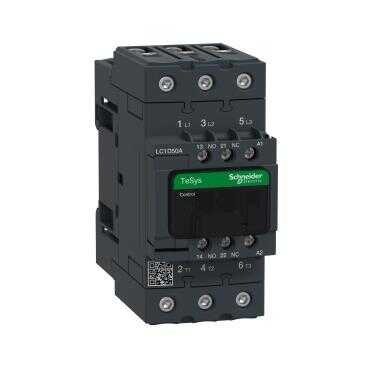

Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
50 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 50 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
[Uc] control circuit voltage
220 V AC 50/60 Hz
Tamamlayıcı
motor gücü kW
15 kW -de 220...230 V AC 50/60 Hz (AC-3) 22 kW -de 380...400 V AC 50/60 Hz (AC-3) 30 kW -de 500 V AC 50/60 Hz (AC-3) 33 kW -de 660...690 V AC 50/60 Hz (AC-3) 25 kW -de 415 V AC 50/60 Hz (AC-3) 30 kW -de 440 V AC 50/60 Hz (AC-3) 11 kW -de 400 V AC 50/60 Hz (AC-4) 15 kW -de 220...230 V AC 50/60 Hz (AC-3e) 22 kW -de 380...400 V AC 50/60 Hz (AC-3e) 30 kW -de 500 V AC 50/60 Hz (AC-3e) 33 kW -de 660...690 V AC 50/60 Hz (AC-3e) 25 kW -de 415 V AC 50/60 Hz (AC-3e) 30 kW -de 440 V AC 50/60 Hz (AC-3e)
motor gücü hp
3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 7,5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 15 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 15 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 40 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
uyumluluk kodu
LC1D
kutup kontak düzenleme
3 NA
kontak uyumluluğu
M2
koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
10 A -de <60 °C için sinyalleme devresi 80 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 900 A -de 440 V için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi
900 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
400 A -de <40 °C - 10 s için güç devresi 810 A -de <40 °C - 1 sn için güç devresi 84 A -de <40 °C - 10 min için güç devresi 208 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 100 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 100 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans
1,5 mOhm - Ith 80 A 50 Hz için güç devresi
kutup başına güç dağılımı
3,7 W AC-3 9,6 W AC-1 3,7 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
6 Mcycles
elektrik dayanıklılığı
1,45 Mcycles 50 A AC-3 Ue'de <= 440 V 1,1 Mcycles 80 A AC-1 Ue'de <= 440 V 1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
kontrol devresi tipi
AC -de 50/60 Hz standart
bobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
VA cinsinden kalkış gücü
140 VA 60 Hz 0,75 20 °C) 160 VA 50 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
13 VA 60 Hz 0,3 20 °C) 15 VA 50 Hz 0,3 20 °C)
ısı dağılımı
4…5 W -de 50/60 Hz
çalışma süresi
4...19 msn açma 12...26 msn kapama
maximum operating rate
3600 cyc/h -de <60 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
yardımcı kontak düzenleme
1 NA + 1 NK
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
minimum anahtarlama akımı
5 mA için sinyalleme devresi
yalıtım direnci
> 10 MOhm için sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
montaj desteği
Plaka Ray
Ortam
standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Ürün sertifikaları
RINA DNV CSA GOST BV GL UL CCC LROS (Lloyds register of shipping)
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
iklimsel dayanım
'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği
0...3000 m
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 10 Gn)
