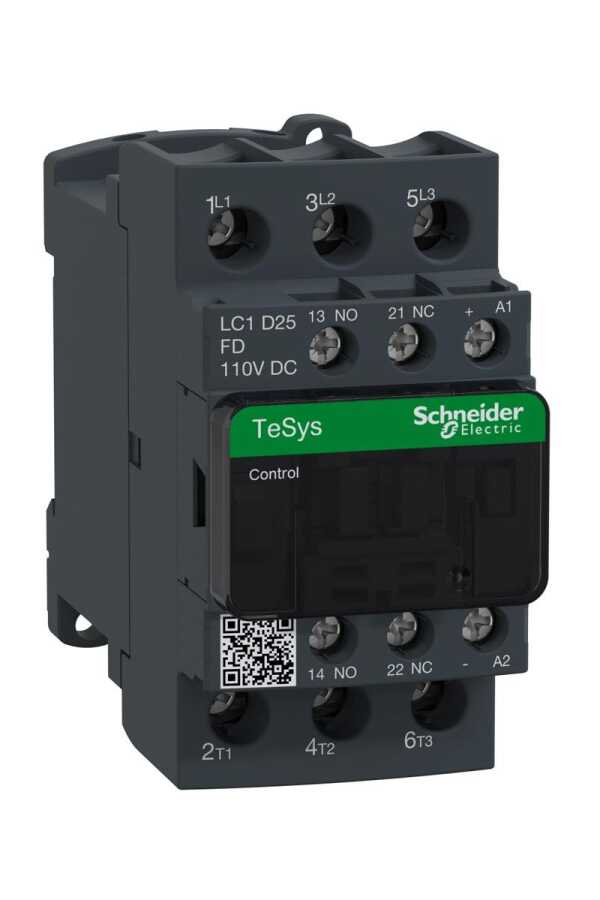

Schneider Electric LC1D25FD, 25 Amper, 11 kW, Güç Kontaktörü, 110 Volt DC, 3 Kutuplu, 1NA+1NK
Ürün Kodu: LC1D25FD
Ürün serisi TeSys Deca Ürün ya da bileşen tipi Kontaktör Ürün grubu LC1D kontaktör uygulaması Direnç yükü
Motor kontrolkullanım kategorisi AC-3
AC-4
AC-1
AC-3eKutup tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
25 A 60 °C) -de <= 440 V AC AC-3e için güç devresi[Uc] control circuit voltage 110 V DC motor gücü kW 5,5 kW -de 220...230 V AC 50/60 Hz (AC-3)
11 kW -de 380...400 V AC 50/60 Hz (AC-3)
11 kW -de 415...440 V AC 50/60 Hz (AC-3)
15 kW -de 500 V AC 50/60 Hz (AC-3)
15 kW -de 660...690 V AC 50/60 Hz (AC-3)
5,5 kW -de 400 V AC 50/60 Hz (AC-4)
5,5 kW -de 220...230 V AC 50/60 Hz (AC-3e)
11 kW -de 380...400 V AC 50/60 Hz (AC-3e)
11 kW -de 415...440 V AC 50/60 Hz (AC-3e)
15 kW -de 500 V AC 50/60 Hz (AC-3e)
15 kW -de 660...690 V AC 50/60 Hz (AC-3e)motor gücü hp 3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
20 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlaruyumluluk kodu LC1D kutup kontak düzenleme 3 NA kontak uyumluluğu M4 koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A -de <60 °C için sinyalleme devresi
40 A -de <60 °C için güç devresiIrms nominal kapama kapasitesi 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
450 A -de 440 V için güç devresi 'e uygunIEC 60947nominal kesme kapasitesi 450 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı 240 A -de <40 °C - 10 s için güç devresi
380 A -de <40 °C - 1 sn için güç devresi
50 A -de <40 °C - 10 min için güç devresi
120 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresiilgili sigorta değeri 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 2 için güç devresiortalama empedans 2 mOhm - Ith 40 A 50 Hz için güç devresi kutup başına güç dağılımı 3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 30 Mcycles elektrik dayanıklılığı 1,65 Mcycles 25 A AC-3 Ue'de <= 440 V
1,4 Mcycles 40 A AC-1 Ue'de <= 440 V
1,65 Mcycles 25 A AC-3e Ue'de <= 440 Vkontrol devresi tipi DC standart bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör kontrol devresi gerilim limitleri 0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DCW cinsinden kalkış gücü 5,4 W 20 °C) W cinsinden tutma güç tüketimi 5,4 W -de 20 °C çalışma süresi 53.55...72.45 msn kapama
16...24 msn açmazaman sabiti 28 ms maximum operating rate 3600 cyc/h -de <60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: katı kablo uçsuzsıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V için sinyalleme devresi minimum anahtarlama akımı 5 mA için sinyalleme devresi yalıtım direnci > 10 MOhm için sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındamontaj desteği Plaka
Raystandartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1Ürün sertifikaları RINA
DNV
BV
UL
CSA
GL
GOST
CCC
LROS (Lloyds register of shipping)
UKCAIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'E uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 8 Gn)Yükseklik 85 mm Genişlik 45 mm Derinlik 101 mm Ürün ağırlığı 0,53 kg Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 11,200 cm Package 1 Width 9,200 cm Package 1 Length 5,100 cm Package 1 Weight 577,000 g Unit Type of Package 2 S02 Number of Units in Package 2 15 Package 2 Height 15,000 cm Package 2 Width Barkod : 3389110356519 Tedarikçi Ürün Kodu : LC1D25FD
