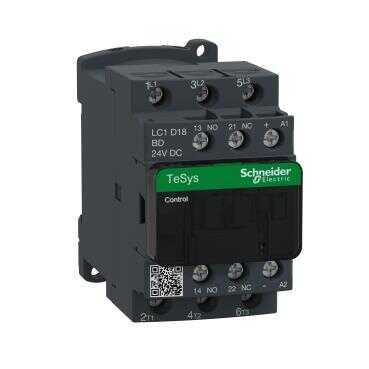

Schneider Electric LC1D18BD, TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V DC bobin

Ana

Ürün serisi	TeSys Deca
Ürün ya da bileşen tipi	Kontaktör
Ürün grubu	LC1D
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-4 AC-1 AC-3 AC-3e
Kutup tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 18 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
[Uc] control circuit voltage	24 V DC

Tamamlayıcı

motor gücü kW	4 kW -de 220...230 V AC 50/60 Hz (AC-3) 7,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 9 kW -de 415...440 V AC 50/60 Hz (AC-3) 10 kW -de 500 V AC 50/60 Hz (AC-3) 10 kW -de 660...690 V AC 50/60 Hz (AC-3) 4 kW -de 400 V AC 50/60 Hz (AC-4) 4 kW -de 220...230 V AC 50/60 Hz (AC-3e) 7,5 kW -de 380...400 V AC 50/60 Hz (AC-3e) 9 kW -de 415...440 V AC 50/60 Hz (AC-3e) 10 kW -de 500 V AC 50/60 Hz (AC-3e) 10 kW -de 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp	1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
uyumluluk kodu	LC1D
kutup kontak düzenleme	3 NA
kontak uyumluluğu	M4
koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	10 A -de <60 °C için sinyalleme devresi 32 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi	140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 300 A -de 440 V için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi	300 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı	145 A -de <40 °C - 10 s için güç devresi 240 A -de <40 °C - 1 sn için güç devresi 40 A -de <40 °C - 10 min için güç devresi 84 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri	10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans	2,5 mOhm - Ith 32 A 50 Hz için güç devresi
kutup başına güç dağılımı	2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	30 Mcycles
elektrik dayanıklılığı	1,65 Mcycles 18 A AC-3 Ue'de <= 440 V 1 Mcycles 32 A AC-1 Ue'de <= 440 V 1,65 Mcycles 18 A AC-3e Ue'de <= 440 V
kontrol devresi tipi	DC standart
bobin teknolojisi	Entegre bastırma cihazı ile
kontrol devresi gerilim limitleri	0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC
W cinsinden kalkış gücü	5,4 W 20 °C)
W cinsinden tutma güç tüketimi	5,4 W -de 20 °C
çalışma süresi	53.55...72.45 msn kapama 16...24 msn açma
zaman sabiti	28 ms
Maksimum çalışma hızı	3600 cyc/h -de <60 °C
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
sıkma torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme	1 NA + 1 NK
yardımcı kontak tipi	Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı	25...400 Hz
minimum anahtarlama gerilimi	17 V için sinyalleme devresi
minimum anahtarlama akımı	5 mA için sinyalleme devresi
yalıtım direnci	> 10 MOhm için sinyalleme devresi
çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
montaj desteği	Plaka Ray

Ortam

standartlar	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Ürün sertifikaları	LROS (Lloyds register of shipping) DNV GL RINA BV CCC UL CSA GOST UKCA
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30
iklimsel dayanım	'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği	0...3000 m
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
alev geciktirici	V1 'e uygunUL 94
mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	95 mm
Ürün ağırlığı	0,49 kg

<

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,000 cm
Package 1 Width	9,000 cm
Package 1 Length	11,000 cm
Package 1 Weight	522,500 g
Unit Type of Package 2	S02
Number of Units in Package 2	15
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
