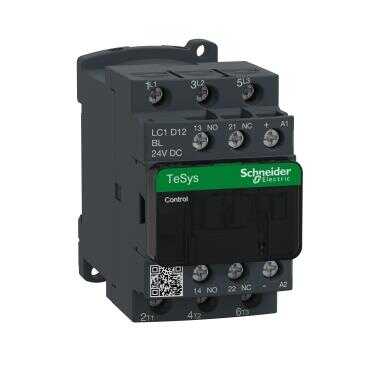

Schneider LC1D12BL, 12 Amper, 5.5 kW, Güç Kontaktörü, 24 Volt DC, 3 Kutuplu, 1NA+1NK

Ürün serisi

TeSys Deca

Ürün ya da bileşen tipi

Kontaktör

Ürün grubu

LC1D

kontaktör uygulaması

Direnç yükü Motor kontrol

kullanım kategorisi

AC-4
AC-3
AC-1
AC-3e

Kutup tanımı

3P

[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC

[Ie] nominal çalışma akımı

25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3e için güç devresi

[Uc] control circuit voltage

24 V DC

motor gücü kW

3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
3,7 kW -de 400 V AC 50/60 Hz (AC-4)
3 kW -de 220...230 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3e)
7,5 kW -de 500 V AC 50/60 Hz (AC-3e)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)

motor gücü hp

0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar

uyumluluk kodu

LC1D

kutup kontak düzenleme

3 NA

kontak uyumluluğu

M5

koruyucu kapak

Ile

[Ith] klasik açık hava termik akımı

25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi

Irms nominal kapama kapasitesi

250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

nominal kesme kapasitesi

250 A -de 440 V için güç devresi 'e uygunIEC 60947

[Icw] nominal kısa süreli dayanma akımı

105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 sn için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi

ilgili sigorta değeri

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

ortalama empedans

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

kutup başına güç dağılımı

0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e

[Ui] nominal yalıtım voltajı

Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali

aşırı gerilim kategorisi

III

kirletme derecesi

3

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunIEC 60947

güvenlik güvenilirlik düzeyi

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

Mekanik dayanıklılık

30 Mcycles

elektrik dayanıklılığı

2 Mcycles 12 A AC-3 Ue'de <= 440 V
0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 12 A AC-3e Ue'de <= 440 V

kontrol devresi tipi

DC düşük tüketim

bobin teknolojisi

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

kontrol devresi gerilim limitleri

0,1...0,3 Uc -40…70 °C düşme DC 0,8...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC

W cinsinden kalkış gücü

2,4 W 20 °C)

W cinsinden tutma güç tüketimi

2,4 W -de 20 °C

çalışma süresi

65,45...88,55 msn kapama
20...30 msn açma

zaman sabiti

40 ms

maximum operating rate

3600 cyc/h -de <60 °C

bağlantılar - terminaller

Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz

sıkma torku

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2

yardımcı kontak düzenleme

1 NA + 1 NK

yardımcı kontak tipi

Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

sinyalleme devre frekansı

25...400 Hz

minimum anahtarlama gerilimi

17 V için sinyalleme devresi

minimum anahtarlama akımı

5 mA için sinyalleme devresi

yalıtım direnci

> 10 MOhm için sinyalleme devresi

çakışmama süresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

montaj desteği

Plaka
Ray

standartlar

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

Ürün sertifikaları

GOST
BV
CSA
DNV
RINA
CCC
LROS (Lloyds register of shipping)
GL
UL
UKCA

IP koruma derecesi

IP20 ön yüz 'e uygunIEC 60529

koruyucu bakım

TH 'e uygunIEC 60068-2-30

iklimsel dayanım

'E uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma

cihazın çevresindeki izin verilebilir ortam hava sıcaklığı

-40…60 °C 60…70 °C değer kaybı ile

çalışma yüksekliği

0...3000 m

yangına dayanıklılık

850 °C 'e uygunIEC 60695-2-1

alev geciktirici

V1 'e uygunUL 94

mekanik dayanıklılık

Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)

Yükseklik

77 mm

Genişlik

45 mm

Derinlik

95 mm

Ürün ağırlığı

0,485 kg

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

5,0 cm

Package 1 Width

9,2 cm

Package 1 Length

11,3 cm

Package 1 Weight

528,0 g

Unit Type of Package 2

S02

Number of Units in Package 2

15

Package 2 Height

15,0 cm

Package 2 Width

30,0 cm

Package 2 Length

40,0 cm

Package 2 Weight

8,284 kg

Unit Type of Package 3

P06

Number of Units in Package 3

240

Package 3 Height

80,0 cm

Package 3 Width

80,0 cm

Package 3 Length

60,0 cm

Package 3 Weight

143,22 kg

Garanti

18 months
