Schneider

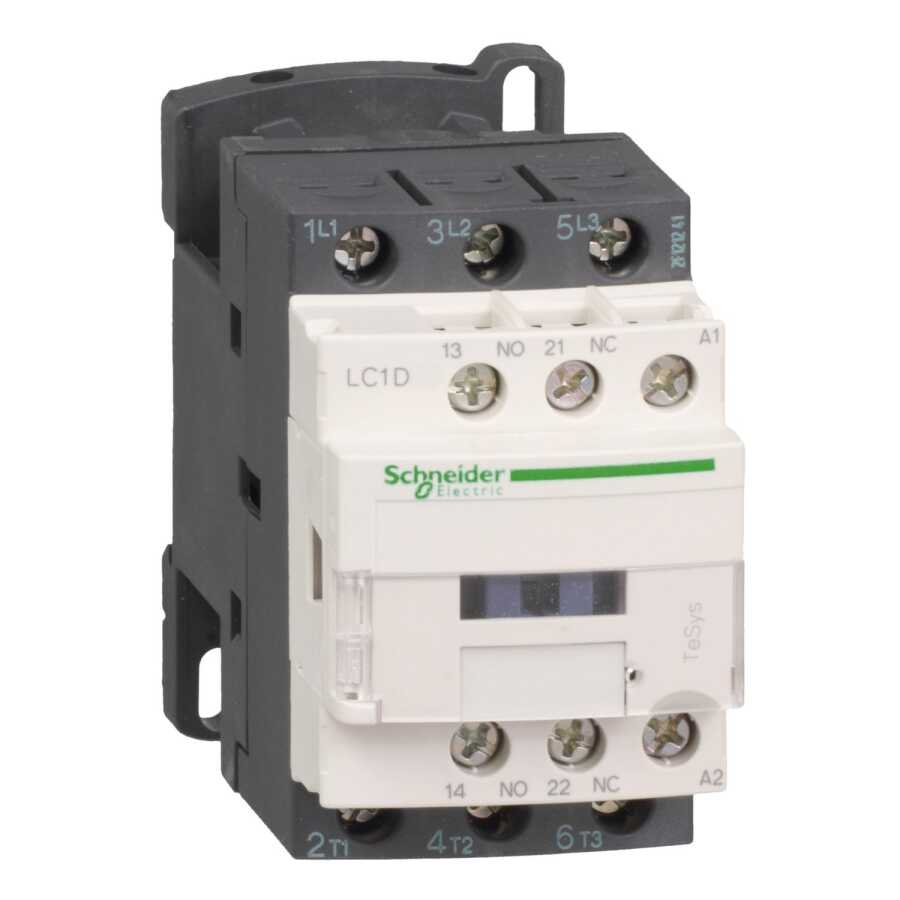

Schneider LC1D09F7 440 V 9 A - 110 V AC Kontaktör

Ürün Kodu : LC1D09F7
384,09 TL
detay-teklif.svg (4 KB) Teklif İste
Bilgi/Teklif İste
Planlanan Teslimat
:
16.08.2022
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • seri

    TeSys


    ürün adı

    TeSys D


    Ürün ya da bileşen tipi

    Kontaktör


    Ürün grubu

    LC1D


    kontaktör uygulaması

    Direnç yükü
    Motor kontrol


    kullanım kategorisi

    AC-1
    AC-3
    AC-4


    Kutup tanımı

    3P


    power pole contact composition

    3 NA


    [Ue] nominal çalışma voltajı

    Güç devresi: <= 690 V AC 25...400 Hz
    Güç devresi: <= 300 V DC


    [Ie] nominal çalışma akımı

    9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi


    motor gücü kW

    2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
    4 kW -de 380...400 V AC 50/60 Hz (AC-3)
    4 kW -de 415...440 V AC 50/60 Hz (AC-3)
    5,5 kW -de 500 V AC 50/60 Hz (AC-3)
    5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
    2,2 kW -de 400 V AC 50/60 Hz (AC-4)


    motor power HP (UL / CSA)

    1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
    2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
    2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
    5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
    7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
    0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar


    kontrol devresi tipi

    AC -de 50/60 Hz


    kontrol devresi gerilimi

    110 V AC 50/60 Hz


    yardımcı kontak düzenleme

    1 NA + 1 NK


    [Uimp] nominal darbe dayanım voltajı

    6 kV 'e uygunIEC 60947


    aşırı gerilim kategorisi

    III


    [Ith] klasik açık hava termik akımı

    25 A -de <60 °C için güç devresi
    10 A -de <60 °C için sinyalleme devresi


    Irms nominal kapama kapasitesi

    250 A -de 440 V için güç devresi 'e uygunIEC 60947
    140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
    250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1


    nominal kesme kapasitesi

    250 A -de 440 V için güç devresi 'e uygunIEC 60947


    [Icw] nominal kısa süreli dayanma akımı

    105 A -de <40 °C - 10 s için güç devresi
    210 A -de <40 °C - 1 s için güç devresi
    30 A -de <40 °C - 10 min için güç devresi
    61 A -de <40 °C - 1 min için güç devresi
    100 A - 1 s için sinyalleme devresi
    120 A - 500 ms için sinyalleme devresi
    140 A - 100 ms için sinyalleme devresi


    ilgili sigorta değeri

    10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
    25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi


    ortalama empedans

    2,5 mOhm - Ith 25 A 50 Hz için güç devresi


    [Ui] nominal yalıtım voltajı

    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali


    elektrik dayanıklılığı

    0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
    2 Mcycles 9 A AC-3 Ue'de <= 440 V

    Garanti Bilgisi
    :
    24
