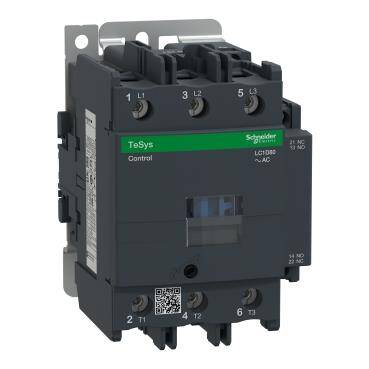

Seri TeSys Ürün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-3
AC-3e
AC-4
AC-1Kutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 300 V DC 25...400 Hz
Güç devresi: <= 690 V AC[Ie] nominal çalışma akımı 125 A (at <60 °C) at <= 1000 V AC AC-1 for güç devresi
80 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
80 A (at <60 °C) at <= 440 V AC-3e for güç devresi[Uc] kontrol devresi gerilimi 110 V AC 50/60 Hz motor gücü kW 22 kW at 220...230 V AC 50/60 Hz (AC-3)
37 kW at 380...400 V AC 50/60 Hz (AC-3)
45 kW at 415...440 V AC 50/60 Hz (AC-3)
55 kW at 500 V AC 50/60 Hz (AC-3)
45 kW at 660...690 V AC 50/60 Hz (AC-3)
15 kW at 400 V AC 50/60 Hz (AC-4)
22 kW at 220...230 V AC 50/60 Hz (AC-3e)
37 kW at 380...400 V AC 50/60 Hz (AC-3e)
45 kW at 415...440 V AC 50/60 Hz (AC-3e)
55 kW at 500 V AC 50/60 Hz (AC-3e)
45 kW at 660...690 V AC 50/60 Hz (AC-3e)motor gücü hp 7,5 hp at 120 V AC 50/60 Hz for 1 faz motors
15 hp at 230/240 V AC 50/60 Hz for 1 faz motors
30 hp at 200/208 V AC 50/60 Hz for 3 faz motors
30 hp at 230/240 V AC 50/60 Hz for 3 faz motors
60 hp at 460/480 V AC 50/60 Hz for 3 faz motors
60 hp at 575/600 V AC 50/60 Hz for 3 faz motorsuyumluluk kodu LC1D kutup kontak düzenleme 3 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi
125 A (at 60 °C) for güç devresiIrms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
1100 A at 440 V for güç devresi conforming to IEC 60947nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 640 A 40 °C - 10 s for güç devresi
990 A 40 °C - 1 sn for güç devresi
135 A 40 °C - 10 min for güç devresi
320 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
200 A gG at <= 690 V coordination tip 1 for güç devresi
160 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 0,8 mOhm - Ith 125 A 50 Hz for güç devresi kutup başına güç dağılımı 5,1 W AC-3
12,5 W AC-1
5,1 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 4 Mcycles elektrik dayanıklılığı 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3e Ue'de <= 440 Vkontrol devresi tipi AC -de 50/60 Hz standart bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,85...1,1 Uc (-40…55 °C):çalışma AC 60 Hz
0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
0,8...1,1 Uc (-40…55 °C):çalışma AC 50 Hz
1...1.1 Uc (55…70 °C):çalışma AC 50/60 HzVA cinsinden kalkış gücü 245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 6…10 W at 50/60 Hz çalışma süresi 20...35 msn kapama
6...20 msn açmaMaksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Ray
Plakastandartlar EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
CSA C22.2 No 14
UL 60947-4-1
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
IEC 60335-1:Clause 30.2Ürün Sertifikaları CCC
UL
CB Şeması
CSA
CE
UKCA
Denizcilik
EACIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 8 Gn)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)yükseklik 127 mm Genişlik 85 mm derinlik 130 mm Ürün Ağırlığı 1,59 kg Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 9,500 cm Package 1 Width 13,400 cm Package 1 Length 14,200 cm Package 1 Weight 1,558 kg Unit Type of Package 2 S02 Number of Units in Package 2 5 Package 2 Height 15,000 cm Package 2 Width 30,000 cm Motor Gücü (kW) : 37 Kontak Tipi : 1 NA + 1 NK Voltaj Değeri : 110V AC Barkod : 3389110440782 Tedarikçi Ürün Kodu : LC1D80F7
