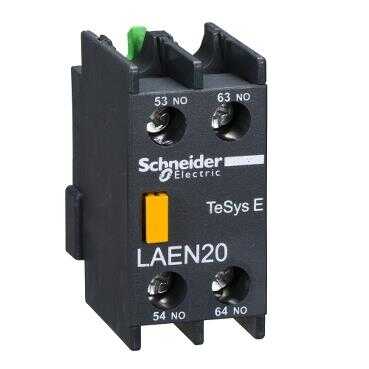

| seri | EasyPact |
|---|---|
| Ürün grubu | LAEN |
| Ürün ya da bileşen tipi | Yardımcı kontak bloğu |
| cihaz uygulaması | Sinyalleme |
| renk | Gri (RAL 7011) |
| seri uyumluluğu | Easypact (EasyPact TVS) LC1E |
|---|---|
| montaj konumu | Ön |
| yardımcı kontak çalışma | Anlık |
| kutup kontak düzenleme | 1 NA + 1 NK |
| [Ui] nominal yalıtım voltajı | 690 V - için kontrol devresi 'e uygunIEC 60947-5-1 |
| [Ue] nominal çalışma voltajı | <= 690 V |
| [Ith] klasik açık hava termik akımı | 8 A -de <60 °C |
| Irms nominal kapama kapasitesi | 140 A AC 'e uygunIEC 60947-5-1 |
| [Icw] nominal kısa süreli dayanma akımı | 100 A - 1 sn 120 A - 500 ms 140 A - 100 ms |
| koruma tipi | GG sigorta 10 A |
| Mekanik dayanıklılık | 10 Mcycles |
| minimum anahtarlama akımı | 5 mA |
| minimum switching voltage | 17 V |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci | > 10 MOhm |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz |
| Ürün ağırlığı | 0,035 kg |
| çevresel özellik | Standart ortam |
|---|---|
| Standartlar | IEC 60947-5-1 |
| Ürün sertifikaları | GOST |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| Nominal çalışma ortam sıcaklığı | -5…55 °C |
| Depolama ortam koşulları | -60…80 °C |
| çalışma yüksekliği | 3000 m olmadan |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,1 cm |
| Package 1 Width | 4,8 cm |
| Package 1 Length | 7,1 cm |
| Package 1 Weight | 34,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 100 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,751 kg |
| Garanti | 18 months |
|---|
