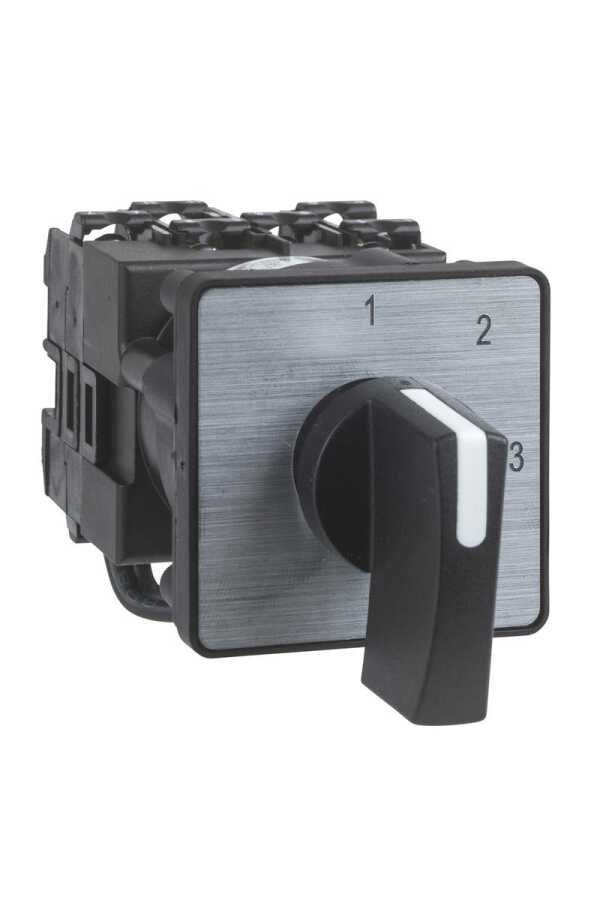

Gelince Sizi Arayalım| Ürün serisi | Harmony K |
|---|---|
| Ürün ya da bileşen tipi | Eksiksiz kam anahtarı |
| bileşen adı | K2 |
| [Ith] klasik açık hava termik akımı | 20 A |
| montaj konumu | Ön |
| Sabitleme Modu | Çoklu sabitleme |
| kam anahtarı başlık tipi | Ön plakalı 45 x 45 mm |
| operatörün tipi | Siyah kol, uzunluk = 35 mm |
| döner kol kilitleme | Olmadan |
| açıklama sunumu | Ile metalik yazi, 0 - 1 siyah isaret |
| kam anahtarı fonksiyonu | Anahtar |
| geri dönüş | Olmadan |
| kapalı konum | Kapalı konumu ile |
| Kutup tanımı | 3P |
| anahtarlama konumları | Sağ: 0° - 45° |
| IP koruma derecesi | IP40 'e uygunIEC 529 IP40 'e uygunNF C 20-010 |
| anahtarlama açısı | 45 ° |
|---|---|
| [Ui] nominal yalıtım voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Ithe] klasik muhafazalı termik akım | 16 A |
| elektrik dayanıklılığı | 200000 cycles AC-23 200000 cycles AC-3 600000 cycles AC-15 600000 cycles AC-21 |
| maximum operating rate | 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 |
| Nominal kısa devre kesme akımı (Isc) | 10000 A |
| kisa devre korumasi | 20 A kartuş sigorta, tip gG |
| [Uimp] nominal darbe dayanım voltajı | 4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1 |
| kontak işlemi | Yavaş kesen |
| pozitif açıklık | Ile |
| elektrikli bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² |
| Mekanik dayanıklılık | 1000000 cycles |
| CAD genel genişliği | 45 mm |
| CAD genel yüksekliği | 45 mm |
| CAD genel derinliği | 87 mm |
| Ürün ağırlığı | 0,133 kg |
| standartlar | EN/IEC 60947-3 için güç devresi EN/IEC 60947-5-1 için kontrol devresi CENELEC EN 50013 GB/T 14048.5 için kontrol devresi GB/T 14048.3 için güç devresi |
|---|---|
| ürün sertifikaları | CSA 240 V 3 hp 3 faz 2 -kutup(lar) UL 240 V 0,33 hp 1 faz 2 -kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz CCC |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| Depolama ortam koşulları | -40…70 °C |
| darbe dayanımı | 30 gn 'e uygunIEC 68-2-27 |
| titreşim direnci | 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 536 Class II 'e uygunNF C 20-030 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 6,5 cm |
| Package 1 Length | 11,0 cm |
| Package 1 Weight | 147,8 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,622 kg |
| Garanti | 18 months |
|---|
