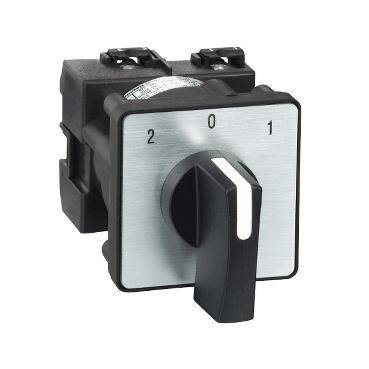

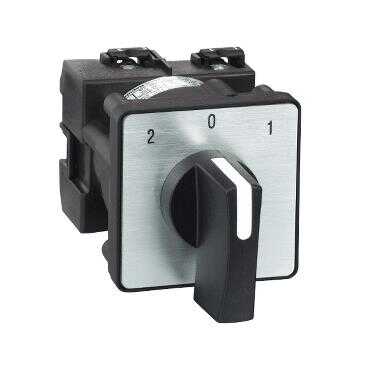

Gelince Sizi Arayalım| Ürün serisi | Harmony K |
|---|---|
| Ürün ya da bileşen tipi | Eksiksiz kam anahtarı |
| bileşen adı | K1 |
| [Ith] klasik açık hava termik akımı | 12 A |
| ürün montajı | Ön montaj |
| Sabitleme Modu | Çoklu sabitleme |
| kam anahtarı başlık tipi | Ön plakalı 45 x 45 mm |
| operatörün tipi | Siyah kol, uzunluk = 35 mm |
| döner kol kilitleme | Olmadan |
| açıklama sunumu | Ile metalik yazi, 2 - 0 - 1 siyah isaret |
| kam anahtarı fonksiyonu | Enversör anahtarı |
| geri dönüş | Olmadan |
| kapalı konum | Kapalı konumu ile |
| Kutup tanımı | 1P |
| anahtarlama konumları | Sağ: 0° - 45° Sol: 0° - 315° |
| IP koruma derecesi | IP40 'e uygunIEC 529 IP40 'e uygunNF C 20-010 |
| anahtarlama açısı | 45 ° |
|---|---|
| [Ui] nominal yalıtım voltajı | 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| W cinsinden nominal çalışma gücü | 10500 W AC-21, 500...660 V 3 faz 'e uygunIEC 947-3 1100 W AC-3, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-23A, 230 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 1 faz 'e uygunIEC 947-3 1500 W AC-3, 400 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 500 V 3 faz 'e uygunIEC 947-3 1500 W AC-3, 690 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 400 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 500 V 3 faz 'e uygunIEC 947-3 2200 W AC-23A, 690 V 3 faz 'e uygunIEC 947-3 4800 W AC-21, 230 V 3 faz 'e uygunIEC 947-3 600 W AC-3, 230 V 1 faz 'e uygunIEC 947-3 8300 W AC-21, 400 V 3 faz 'e uygunIEC 947-3 |
| [Ie] nominal çalışma akımı AC | 1,8 A -de 690 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 500 V AC-3 3 faz 'e uygunIEC 947-3 2,8 A -de 690 V AC-23A 3 faz 'e uygunIEC 947-3 3,3 A -de 400 V AC-3 3 faz 'e uygunIEC 947-3 3,8 A -de 500 V AC-23A 3 faz 'e uygunIEC 947-3 4,6 A -de 230 V AC-3 3 faz 'e uygunIEC 947-3 4,8 A -de 400 V AC-23A 3 faz 'e uygunIEC 947-3 5,6 A -de 230 V AC-23A 3 faz 'e uygunIEC 947-3 1 A -de 500 V AC-15 'e uygunIEC 947-5-1 2 A -de 400 V AC-15 'e uygunIEC 947-5-1 3 A -de 230 V AC-15 'e uygunIEC 947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3 |
| maximum operating rate | 8333 cyc/mn AC-15 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 |
| Nominal kısa devre kesme akımı (Isc) | 10000 A |
| kisa devre korumasi | 16 A kartuş sigorta, tip gG |
| [Uimp] nominal darbe dayanım voltajı | 4 kV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1 |
| kontak işlemi | Yavaş kesen |
| pozitif açıklık | Ile |
| elektrikli bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm² |
| Mekanik dayanıklılık | 1000000 cycles |
| CAD genel genişliği | 45 mm |
| CAD genel yüksekliği | 45 mm |
| CAD genel derinliği | 77 mm |
| Ürün ağırlığı | 0,115 kg |
| standartlar | EN 60947-3 için güç devresi EN 60947-5-1 için kontrol devresi IEC 60947-3 için güç devresi IEC 60947-5-1 için kontrol devresi CENELEC EN 50013 |
|---|---|
| ürün sertifikaları | CSA 240 V 3 hp 3 faz 2 kutup(lar) UL 240 V 0,33 hp 1 faz 2 kutup(lar) CSA 240 V 1 hp 1 faz UL 240 V 1 hp 3 faz |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| Depolama ortam koşulları | -40…70 °C |
| darbe dayanımı | 30 gn 'e uygunIEC 68-2-27 |
| titreşim direnci | 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6 |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 536 Sınıf II 'e uygunNF C 20-030 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 6,5 cm |
| Package 1 Length | 11 cm |
| Package 1 Weight | 133 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15 cm |
| Package 2 Width | 15 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 1,497 kg |
| Garanti | 18 months |
|---|
