Ana
| Ürün serisi |
Harmony XB6 |
| Ürün Ya da Bileşen Tipi |

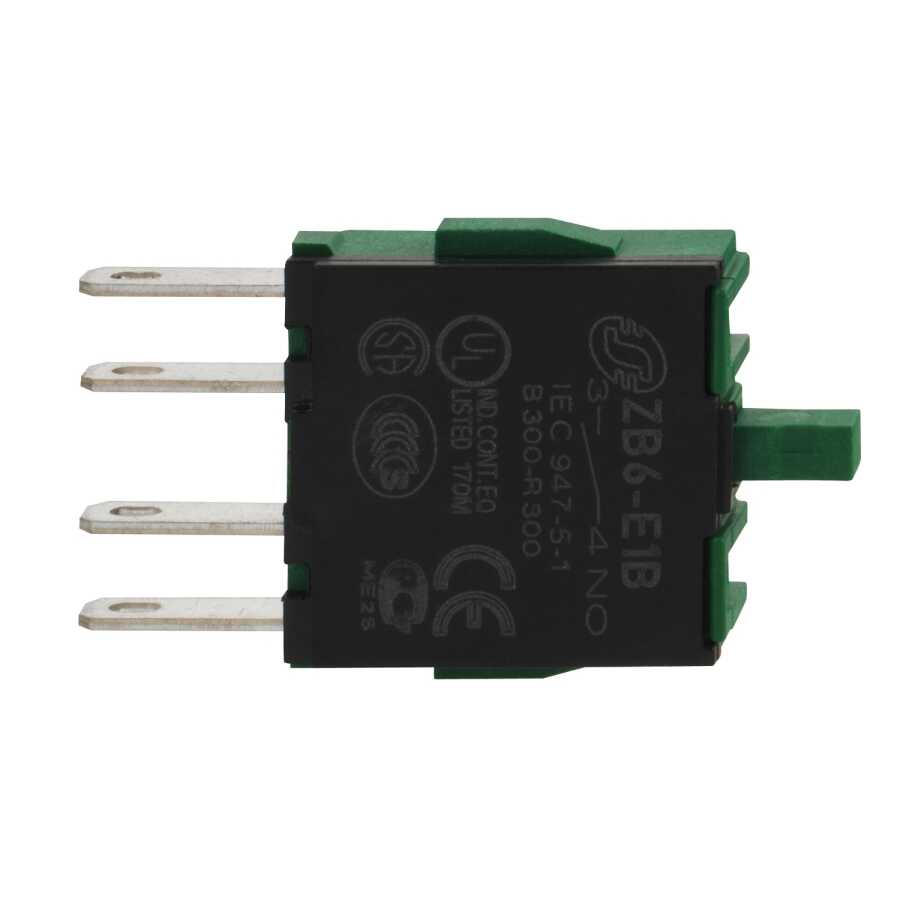

Kontak bloğu |
| Ürün Grubu |
ZB6 |
| bölünemez miktar başına satış |
10 |
| Kontak Tipi ve Düzenleme |
1 NK |
| Kontak İşlemi |
Yavaş kesen |
| kontak bloğu tipi |
Tek |
| bağlantılar - terminaller |
Faston konnektör |
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
Tamamlayıcı
| terminallerin açıklaması ISO n°1 |
(1-2)NC |
| Ürün Ağırlığı |
0,004 kg |
| pozitif açıklık |
Ile 'e uygunIEC 60947-5-1 ek K |
| çalışma hareketi |
1 mm (NK değişimi elektrik durumu)
3,5 mm (toplam hareket) |
| çalışma gücü |
2,5 N NK değişimi elektrik durumu |
| Mekanik dayanıklılık |
5000000 cycles |
| kisa devre korumasi |
6 A kartuş sigortası tip gG |
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı |
3 A -de 120 V, AC-15, B300
1,5 A -de 240 V, AC-15, B300
0,1 A -de 250 V, DC-13, R300
0,22 A -de 125 V, DC-13, R300 |
| elektrik dayanıklılığı |
1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 |
Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 |
Ortam
| koruyucu bakım |
TC |
| Depolama Ortam Koşulları |
-40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı |
-25…70 °C |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| Standartlar |
UL 508
JIS C 4520
IEC 60947-5-1
JIS C 852
IEC 60947-1
IEC 60947-5-4
CSA C22.2 No 14 |
| Ürün Sertifikaları |
GOST
CSA
UL
CCC |
| titreşim direnci |
+/- 3 mm (f= 2…500 Hz) conforming to IEC 60068-2-6
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
2,200 cm |
| Package 1 Width |
6,500 cm |
| Package 1 Length |
3,200 cm |
| Package 1 Weight |
2,000 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
2,200 cm |
| Package 2 Width |
6,500 cm |
| Package 2 Length |
3,200 cm |
| Package 2 Weight |
28,000 g |
| Unit Type of Package 3 |
S01 |
| Number of Units in Package 3 |
400 |
| Package 3 Height |
15,000 cm |
| Package 3 Width |
15,000 cm |
| Package 3 Length |
40,000 cm |
| Package 3 Weight |
1,354 kg |
Sözleşme garantisi
| Garanti |
18 months |
