Gelince Sizi Arayalım| Ürün serisi | Harmony XB7 |
|---|---|

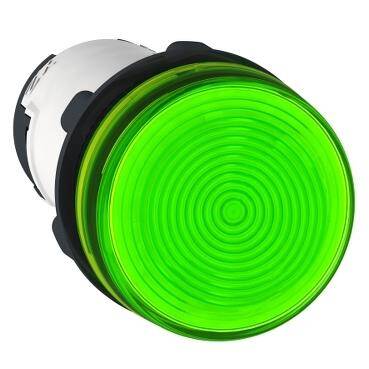

| Ürün ya da bileşen tipi | Pilot ışığı |
| Ürün grubu | XB7 |
| montaj çapı | 22 mm |
| bölünemez miktar başına satış | 10 |
| operatör ek bilgisi | Daz lens ile |
| ışık kaynağı | Akkor (ampul dahil değil) |
| cihaz sunumu | Monolitik ürün |
| Yükseklik | 29 mm |
|---|---|
| Genişlik | 29 mm |
| Derinlik | 54 mm |
| terminallerin açıklaması ISO n°1 | (X1-X2)PL |
| Ürün ağırlığı | 0,02 kg |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 |
| cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-5-1 |
| sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| sabitleme modu | Sabitleme somunu baş altı: 2…2,4 N.m |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| başlık/operatör veya lens rengi | Yeşil |
| bağlantılar - terminaller | Faston konnektörler 6,35 x 0,8 mm 'e uygunEN/IEC 60947-1 Çatal tipli etiket konnektörleri 6,5 mm 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1 |
| vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
| sinyalleme tipi | Sabit |
| ampul tabanı | BA 9s |
| ışık bloğu beslemesi | Doğrudan direnç <2,6 W 130 V |
| [Us] nominal besleme gerilimi | 230 V AC -de 50/60 Hz |
| besleme gerilimi limitleri | 195…264 V AC |
| uyumluluk kodu | XB7 |
| koruyucu bakım | TH |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka yüz) IP54 'e uygunIEC 60529 (ön yüz) |
| NEMA koruma derecesi | NEMA 12 |
| Standartlar | EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-1 UL 508 JIS C8201-5-1 JIS C8201-1 |
| titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| elektromanyetik uyumluluk | Kesintili alan emisyonusınıf B 'e uygunEN 55011 |
| Garanti | 18 months |
|---|
