Ana
| Ürün serisi |
Harmony XB5 |
| Ürün ya da bileşen tipi |

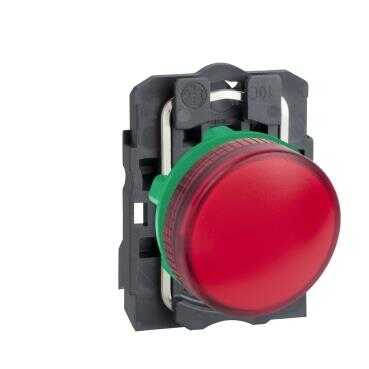

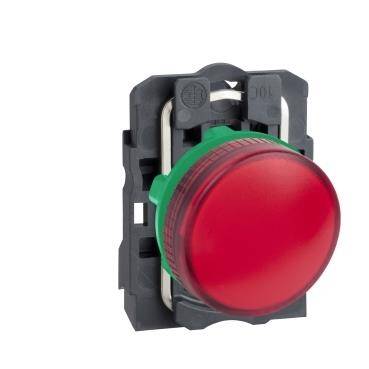

Pilot ışığı |
| Ürün grubu |
XB5 |
| şev malzemesi |
Koyu gri plastik |
| sabitleme bileziği malzemesi |
Plastik |
| başlık tipi |
Standard |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
1 |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| başlık/operatör veya lens rengi |
Kırmızı |
| operatör ek bilgisi |
Daz lens ile |
| ışık kaynağı |
Ampul dahil değil |
| ampul tabanı |
BA 9s |
| ışık bloğu beslemesi |
Doğrudan <2,4 W |
| ışık kaynağı rengi |
Kırmızı |
| [Us] nominal besleme gerilimi |
<= 250 V |
| [Us] nominal besleme gerilimi |
<= 250 V |
Tamamlayıcı
| Yükseklik |
42 mm |
| Genişlik |
30 mm |
| Derinlik |
55 mm |
| terminallerin açıklaması ISO n°1 |
(X1-X2)PL |
| Ürün ağırlığı |
0,037 kg |
| yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN 60947-1 |
| sinyalleme tipi |
Sabit |
| cihaz sunumu |
Açılı |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-40…55 °C |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 60536 |
| aşırı gerilim kategorisi |
Class II 'e uygunIEC 60536 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67 'e uygunIEC 60529
IP69 'e uygunIEC 60529
IP69K 'e uygunISO 20653 |
| NEMA koruma derecesi |
NEMA 13
NEMA 4X |
| IK koruma derecesi |
IK05 'e uygunIEC 50102 |
| Standartlar |
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-4
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-5-1
JIS C8201-1 |
| Ürün sertifikaları |
CSA
UL listeli |
| titreşim direnci |
5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
8,800 cm |
| Package 1 Width |
3,400 cm |
| Package 1 Length |
5,400 cm |
| Package 1 Weight |
34,000 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
150 |
| Package 2 Height |
30,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
5,576 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
1200 |
| Package 3 Height |
75,000 cm |
| Package 3 Width |
60,000 cm |
| Package 3 Length |
80,000 cm |
| Package 3 Weight |
54,860 kg |
Sözleşme garantisi
| Garanti |
18 months |
