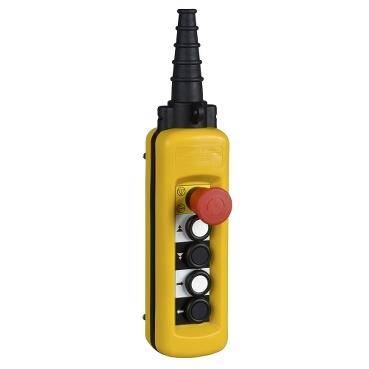

| Ürün serisi | Harmony XAC |
|---|---|
| Ürün ya da bileşen tipi | Asılı kontrol istasyonu |
| Ürün grubu | XACA |
| kontrol istasyonu tipi | Çift yalıtımlı |
|---|---|
| muhafaza malzemesi | Polipropilen |
| elektrikli devre tipi | Kontrol devresi |
| muhafaza tipi | Tamamen kullanıma hazır |
| kontrol istasyonu uygulaması | 2 hızlı kaldırma motorunun kontrolü |
| kontrol istasyonu düzenleme | 4 Buton + 1 acil durdurma |
| kontrol düğmesi tipi | Ilk basmalı düğme 1 NK + 2 NA raise, slow-fast Ikinci basmalı düğme 1 NK + 2 NA lower, slow-fast Dördüncü basmalı düğme 1 NA left, slow Üçüncü basmalı düğme 1 NA right, slow Durdurma basmalı düğmesi Ø 40 mm 1 NK mandallama |
| ürün uyumluluğu | ZB2BE102 acil durdurma için XENG1191 yönü alçaltma/yükseltme için ZB2BE101 sağ/sol yönü için |
| mekanik kilitleme | Çiftler arasında mekanik kilitleme ile |
| kontrol istasyonu rengi | Sarı |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
| Standartlar | EN/IEC 60947-5-1 UL 508 EN/IEC 60204-32 CSA C22.2 No 14 |
| Ürün sertifikaları | GOST CCC |
| koruyucu bakım | TH |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| IK koruma derecesi | IK08 'e uygunEN 50102 |
| Mekanik dayanıklılık | 1000000 cycles |
| kablo girişi | Adımlı girişli kauçuk bilezik 8…26 mm |
| kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| kontak işlemi | Kademeli Yavaş kesen |
| Maximum resistance across terminals | 25 MOhm |
| çalışma gücü | 10 N üçüncü ve dördüncü basmalı düğme 18 N birinci ve ikinci basmalı düğme 8 N acil durdurma |
| kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
| W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
| terminallerin açıklaması ISO n°1 | (21-22)NC (33-34)NO_CL (13-14)NO |
| terminallerin açıklaması ISO n°2 | (13-14)NO |
| terminallerin açıklaması ISO n°3 | (11-12)NC |
| terminal tanımlayıcı | (11-12)NK (13-14)NA |
| Ürün ağırlığı | 0,7 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 10,0 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 52,0 cm |
| Package 1 Weight | 843,0 g |
| Garanti | 18 months |
|---|
