| seri | TeSys |
|---|---|
| Ürün grubu | VZ |

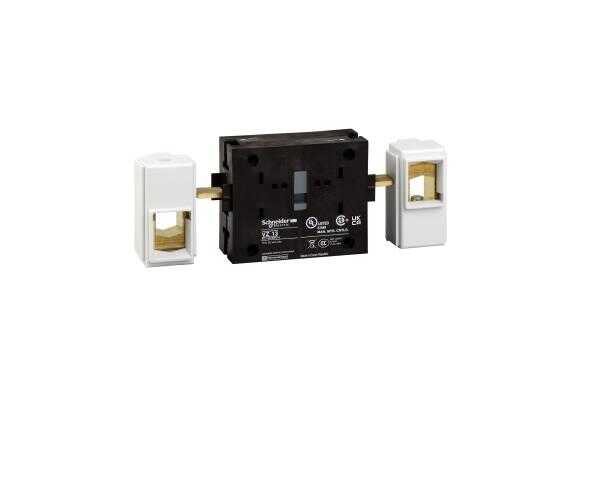

| Ürün ya da bileşen tipi | Ek nötr blok |
| performans düzeyi | Yüksek performans |
| Kutup tanımı | 1N |
| kontak tipi ve düzenleme | 1 NA |
| kontak işlemi | Erken kapama, geç kesme |
| ürün uyumluluğu | V5 V6 |
| seri uyumluluğu | TeSys TeSys VARIO bağlantı kesici |
| Şebeke tipi | AC DC |
| Şebeke frekansı | 50/60 Hz |
| montaj konumu | Sol Sağ |
|---|---|
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| [Ith] klasik açık hava termik akımı | 175 A |
| Mekanik dayanıklılık | 30000 cycles |
| elektrik dayanıklılığı | 30000 cycles DC-1...5 30000 cycles AC-21 |
| bağlantılar - terminaller | Vida kelepçesi terminalleri kablo 70 mm² - kablo sertligi: esnek - Kablo uçlu Vida kelepçesi terminalleri kablo 95 mm² - kablo sertligi: katı |
| sıkma torku | 22,6 N.m - üzerinde vida kelepçesi terminalleri |
| yükseklik | 125 mm |
| genişlik | 30 mm |
| Derinlik | 63 mm |
| Ürün ağırlığı | 0,25 kg |
| Standartlar | IEC 60947-3 |
|---|---|
| Ürün sertifikaları | UL CSA GL UKCA |
| koruyucu bakım | TC |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| mekanik dayanıklılık | Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 Şoklar 11 ms (15 gn) 'e uygunIEC 60068-2-27 |
| Nominal çalışma ortam sıcaklığı | -20…50 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 7,0 cm |
| Package 1 Length | 12,0 cm |
| Package 1 Weight | 257,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,19 kg |
| Garanti | 18 months |
|---|
