| Seri | TeSys |
|---|---|
| Ürün Grubu | VZ |

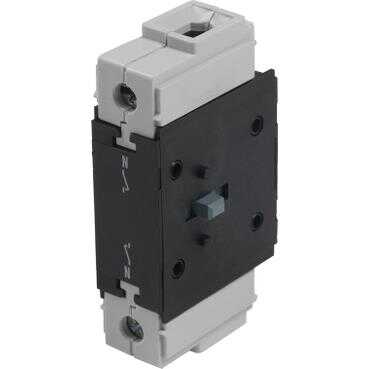

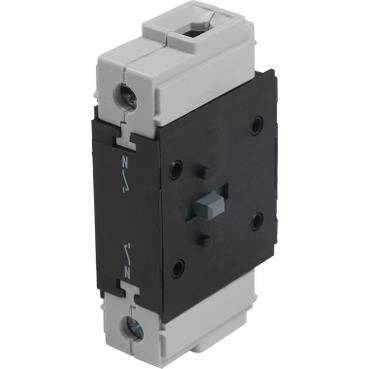

| Ürün Ya da Bileşen Tipi | Ek nötr blok |
| performans düzeyi | Yüksek performans |
| Kutup Tanımı | 1N |
| Kontak Tipi ve Düzenleme | 1 NA |
| Kontak İşlemi | Erken kapama, geç kesme |
| ürün uyumluluğu | V3 V4 |
| Seri Uyumluluğu | TeSys TeSys VARIO bağlantı kesici |
| Şebeke Tipi | AC DC |
| Şebeke Frekansı | 50/60 Hz |
| Montaj Konumu | Sol Sağ |
|---|---|
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| [Ith] klasik açık hava termik akımı | 80 A |
| Mekanik dayanıklılık | 30000 cycles |
| elektrik dayanıklılığı | 30000 cycles DC-1...5 30000 cycles AC-21 |
| bağlantılar - terminaller | Vida kelepçesi terminalleri kablo 16 mm² - kablo sertligi: esnek - Kablo uçlu Vida kelepçesi terminalleri kablo 25 mm² - kablo sertligi: katı |
| sıkma torku | 4 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 83 mm |
| Genişlik | 20 mm |
| Derinlik | 46 mm |
| Ürün Ağırlığı | 0,1 kg |
| Standartlar | IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | GL UL CSA UKCA |
| koruyucu bakım | TC |
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| mekanik dayanıklılık | Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 Şoklar 11 ms (15 gn) 'e uygunIEC 60068-2-27 |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-1 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,59 cm |
| Package 1 Width | 3,81 cm |
| Package 1 Length | 8,89 cm |
| Package 1 Weight | 0,09 kg |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 69 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 6,28 kg |
| Garanti | 18 months |
|---|
