| Ürün serisi | ComPacT NSX100...250 yeni nesil |
| Ürün ya da bileşen tipi | Açma ünitesi |

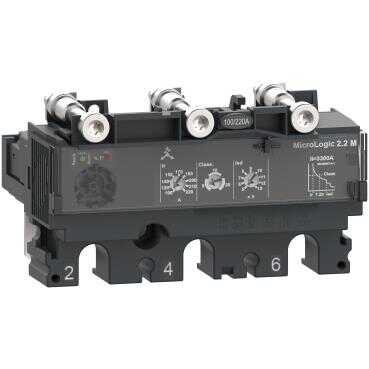

| Açma Birimi Adı | Micrologic 2.2 M |
| açma birimi teknolojisi | Elektronik |
| seri uyumluluğu | ComPacT new generation NSX250 |
| cihaz uygulaması | Motor |
| Kutup tanımı | 3P |
| korumalı kutup açıklaması | 3d |
| Açma Birimi Koruma Fonksiyonları | LSoI |
| koruma tipi | L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması |
| Trip unit rating | 220 A -de 65 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| Circuit breaker mounting mode | Sabit |
| motor açma sınıfı | 20 5 10 |
|---|---|
| tamamlayıcı motor koruma | Faz dengesizliği |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir 9 ayar |
| [Ir] long-time protection pick-up adjustment range | 100...220 A |
| Long-time protection delay adjustment type tr | Sabit |
| [tr] long-time protection delay adjustment range | 120 s -de 1,5 x Ir 5 6,5 s -de 6 x Ir 5 5 s -de 7,2 x Ir 5 240 s -de 1,5 x Ir 10 13,5 s -de 6 x Ir 10 10 s -de 7,2 x Ir 10 480 s -de 1,5 x Ir 20 26 s -de 6 x Ir 20 20 s -de 7,2 x Ir 20 |
| termik bellek | Açmadan önce ve sonra 20 dakika |
| Short-time protection pick-up adjustment type Isd | Ayarlanabilir 9 ayar |
| [Isd] Short-time protection pick-up adjustment range | 5...13 x Ir |
| Short-time protection delay adjustment type tsd | Sabit |
| Instantaneous protection pick-up adjustment type Ii | Sabit |
| [Ii] instantaneous protection pick-up adjustment range | 3300 A |
| toprak kaçağı koruması | Yok |
| alan seçimli kilitleme ZSI | Olmadan |
| yerel sinyalleme | Çalıştırmak için hazır: flashing LED (yeşil) Temperature over set point: LED % 95 Ith (kırmızı) |
| Standartlar | EN/IEC 60947-2 |
|---|---|
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60947-1 |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 9,5 cm |
| Package 1 Length | 11,2 cm |
| Package 1 Weight | 436,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 10,928 kg |
| Garanti | 18 ay |
|---|
