Schneider

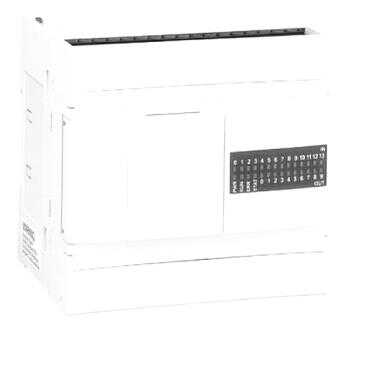

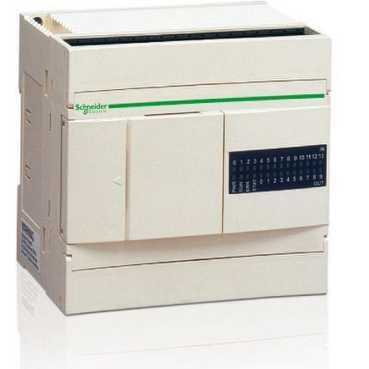

Schneider Electric TWDLCAA16DRF, Genişletilebilir PLC Twido - 100..240 V AC besleme - 9 G 24 V DC - 7 Ç röle

Ürün Kodu : TWDLCAA16DRF
Barkod : 3595862044219
(0)
Yorum Yap
16.124,40 TL
13.466,68 TL
%16 İndirim
 Favorilerime Ekle

Tükendi

Gelince Sizi Arayalım
Daha Fazla Schneider I Biten Bityor!
Ana
Ürün serisi Twido
Ürün Ya da Bileşen Tipi Kompakt taban kontrolörü
Dijital G/Ç sayısı 16
Dijital giriş sayısı 9
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
Dijital çıkış sayısı 7 için röle
[Us] nominal besleme gerilimi 100...240 V AC
yuva kullanımı Bellek kartuşu veya gerçek zamanlı saat kartuşu
yedeklenen veri Dahili RAM lityum, 30 gün otonomi, sarj süresi: 10 h, pil ömrü: 10 yr
entegre bağlantı tipi Güç besleme
Yalıtımsız seri bağlantı mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) yarım duplex, 38,4 kbit/sn
Seri bağlantı arayüz adaptörü (RS232C/RS485)
Seri Uyumluluğu Twido
Tamamlayıcı
Dijital giriş lojiği Blok veya kaynak
giriş gerilimi limitleri 20,4...28,8 V
Dijital giriş akımı 11 mA için I0,0 - I0,1
7 mA için I0,2 - I0,8
giriş empedansı 2100 Ohm için I0,0 - I0,1
3400 Ohm için I0,2 - I0,8
filtre süresi I0,6 ila I0,8 için 150 µs + programlı filtre süresi 0 durumunda
I0,0 ila I0,5 için 35 µs + programlı filtre süresi 1 durumunda
I0,6 ila I0,8 için 40 µs + programlı filtre süresi 1 durumunda
I0,0 ila I0,5 için 45 µs + programlı filtre süresi 0 durumunda
kanal ve iç lojik arasındaki yalıtım 1 dakika için 1500 Vrms
kanallar arasındaki yalıtım direnci Hiçbiri
minimum yük 0,1 mA
kontak direnci 30000 µOhm
yük akımı 2 A -de 240 V AC endüktif yük, çalisma hizi <30 cyc/mn için röle çıkışı
2 A -de 240 V AC dirençli yük, çalisma hizi <30 cyc/mn için röle çıkışı
2 A -de 30 V DC endüktif yük, çalisma hizi <30 cyc/mn için röle çıkışı
2 A -de 30 V DC dirençli yük, çalisma hizi <30 cyc/mn için röle çıkışı
mekanik dayanıklılık 20000000 cycles için röle çıkışı
elektrik dayanıklılığı 100000 cycles için röle çıkışı
akım tüketimi 30 mA -de 5 V DC 1 durumunda
40 mA -de 24 V DC 1 durumunda
5 mA -de 5 V DC 0 durumunda
G/Ç bağlantısı Çıkarılamayan vidalı terminal bloğu
Şebeke Frekansı 50/60 Hz
besleme gerilimi limitleri 85…264 V
ağ frekans limitleri 47…63 Hz
güç besleme çıkış akımı 0,25 A için 24 V DC sensörleri
Giriş Akımı 300 mA
Kalkış akımı 35 A
koruma tipi Güç koruma tarafindan iç sigorta
VA cinsinden güç tüketimi 22 VA -de 100 V
31 VA -de 264 V
yalıtım direnci > 10 MOhm 500 V'ta, G/Ç ve toprak terminalleri arasında
> 10 MOhm 500 V'ta, besleme ve toprak terminalleri arasında
program belleği 2000 talimat
1 K talimati için tam süre 1 ms
sistem artıklığı 0,5 ms
bellek açıklaması Dahili RAM, 128 sayaç, sabit, trigonometrik değil
Dahili RAM, 128 dahili bit, sabit, trigonometrik değil
Dahili RAM, 3000 iç word, sabit, trigonometrik değil
Dahili RAM, 64 zamanlayıcı, sabit, trigonometrik değil
Dahili RAM, çift kelime, sabit, trigonometrik değil
boş yuvalar 1
gerçek zamanlı saat Olmadan saat
sayım giriş sayısı 1 sayaç girişleri -de 20000 Hz 32 bit
3 sayaç girişleri -de 5000 Hz 16 bit
analog ayar noktaları 0...1023 arasında ayarlanabilir 1 nokta
durum LED'i 1 LED (yeşil) PWR
1 LED (yeşil) RUN
Kanal başına 1 LED (yeşil) G/Ç durumu
1 LED (kırmızı) modül hatası (ERR)
1 LED kullanıcı pilot ışığı (STAT)
Derinlik 70 mm
Yükseklik 80 mm
Genişlik 90 mm
terminallerin açıklaması PLC n°1 (1)IN_DIS#1
ALT
(3)IN_DIS#3
(-)PW_OUT_NEG
(5)IN_DIS#5
(+)PW_OUT_POS
TB_TOP
(0)IN_DIS#0
(4)IN_DIS#4
COM_NEG#0-8
(2)IN_DIS#2
(8)IN_DIS#8
(6)IN_DIS#6
(7)IN_DIS#7
terminallerin açıklaması PLC n°2 (7)IN_DIS#7
TB_TOP
(-)PW_OUT_NEG
(5)IN_DIS#5
(3)IN_DIS#3
(1)IN_DIS#1
(+)PW_OUT_POS
(6)IN_DIS#6
(2)IN_DIS#2
(0)IN_DIS#0
ALT_1
(8)IN_DIS#8
(4)IN_DIS#4
COM_POS#0-8
terminallerin açıklaması PLC n°3 (COM1)COM#4-5
(6)OUT_DIS#6
(-)PW_NEG
(0)OUT_DIS#0
(+)PW_POS
(1)OUT_DIS#1
(COM0)COM#0-3
(COM2)COM#6
(5)OUT_DIS#5
(2)OUT_DIS#2
(3)OUT_DIS#3
TB_BOTTOM
(4)OUT_DIS#4
(GND)GROUND
Ürün Ağırlığı 0,25 kg
Ortam
mikro kırılmalara bağışıklık 10 ms
dielektrik gücü 1500 V 1 dakika için, G/Ç ve toprak terminalleri arasında
1500 V 1 dakika için, besleme ve toprak terminalleri arasında
Ürün Sertifikaları UL
CSA
İşaretleme CE
çalışma için ortam hava sıcaklığı 0…55 °C
Depolama Ortam Koşulları -25…70 °C
Bağıl Nem 30…95 % yoğuşmasız
IP Koruma Derecesi IP20
Çalışma Yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 0,075 mm -de 10…57 Hz üzerinde 35 mm simetrik DIN rayı
1 gn -de 57…150 Hz üzerinde 35 mm simetrik DIN rayı
1,6 mm -de 2…25 Hz üzerinde sabitleme kitli plaka veya panel
4 gn -de 25…100 Hz üzerinde sabitleme kitli plaka veya panel
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 10,5 cm
Package 1 Width 11,0 cm
Package 1 Length 12,5 cm
Package 1 Weight 375,0 g
Unit Type of Package 2 S03
Number of Units in Package 2 12
Package 2 Height 30,0 cm
Package 2 Width 30,0 cm
Package 2 Length 40,0 cm
