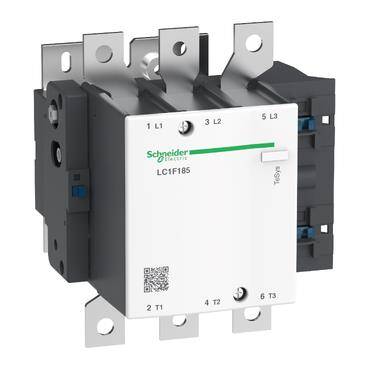

| seri | TeSys |
|---|---|
| Ürün serisi | TeSys F |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1F |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-3 AC-4 AC-1 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | <= 460 V DC <= 690 V AC 50/60 Hz |
| kontrol devresi gerilimi | 220 V AC 40...400 Hz |
| [Ie] nominal çalışma akımı | 275 A (at <40 °C) at <= 440 V AC-1 185 A (at <55 °C) at <= 440 V AC-3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
|---|---|
| [Ith] klasik açık hava termik akımı | 275 A (at 40 °C) |
| nominal kesme kapasitesi | 1480 A conforming to IEC 60947-4-1 |
| [Icw] nominal kısa süreli dayanma akımı | 1500 A 40 °C - 10 s 920 A 40 °C - 30 s 740 A 40 °C - 1 min 500 A 40 °C - 3 min 400 A 40 °C - 10 min |
| ilgili sigorta değeri | 200 A aM at <= 440 V 315 A gG at <= 440 V |
| ortalama empedans | 0,33 mOhm - Ith 275 A 50 Hz |
| [Ui] nominal yalıtım voltajı | 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C |
| kutup başına güç dağılımı | 12 W AC-3 25 W AC-1 |
| aşırı gerilim kategorisi | III |
| power pole contact composition | 3 NA |
| motor gücü kW | 90 kW at 380...400 V AC 50/60 Hz (AC-3) 100 kW at 415 V AC 50/60 Hz (AC-3) 100 kW at 440 V AC 50/60 Hz (AC-3) 110 kW at 500 V AC 50/60 Hz (AC-3) 110 kW at 660...690 V AC 50/60 Hz (AC-3) 55 kW at 220...230 V AC 50/60 Hz (AC-3) 33 kW at 400 V AC 50/60 Hz (AC-4) |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0.2...0.55 Uc 40...400 Hz 55 °C) |
| mekanik dayanıklılık | 10 Mcycles |
| VA cinsinden kalkış gücü | 1070 VA, 40...400 Hz 0,9 20 °C) |
| VA cinsinden tutma güç tüketimi | 9,9 VA, 40...400 Hz 0,9 20 °C) |
| Maksimum çalışma hızı | 2400 cyc/h -de <55 °C |
| çalışma süresi | 35 ms kapama (Uc'de) 130 ms açma (Uc'de) |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 25 x 3 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 150 mm² Güç devresi: konnektör 1 kablo(lar) 150 mm² Güç devresi: Civatalı bağlantı |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m |
| montaj desteği | Plaka |
| ısı dağılımı | 8…9,8 W |
| motor power range | 30…50 kW -de 200…240 V 3 faz 55…100 kW -de 200…240 V 3 faz 55…100 kW -de 380…440 V 3 faz 55…100 kW -de 480…500 V 3 faz 110…220 kW -de 480…500 V 3 faz |
| Motor yolverici tipi | Doğrudan hat içi kontaktör |
| Çıkış standardı | 220 V AC standart |
| Standartlar | IEC 60947-4-1 JIS C8201-4-1 EN 60947-4-1 IEC 60947-1 EN 60947-1 |
| Ürün sertifikaları | LROS (Lloyds register of shipping) RMRoS UL BV RINA CSA DNV ABS CB UKCA |
| uyumluluk kodu | LC1F |
| kontrol devresi tipi | AC -de 40...400 Hz |
| IP koruma derecesi | IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| koruyucu bakım | TH |
| Nominal çalışma ortam sıcaklığı | -5…55 °C |
| Depolama ortam koşulları | -60…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C |
| Yükseklik | 174 mm |
| Genişlik | 168,5 mm |
| Derinlik | 181 mm |
| çalışma yüksekliği | 3000 m değer kaybı olmadan |
| Ürün ağırlığı | 4,65 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 21,0 cm |
| Package 1 Width | 22,0 cm |
| Package 1 Length | 23,6 cm |
| Package 1 Weight | 4,9 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 80,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 67,084 kg |
| Garanti | 18 months |
|---|
