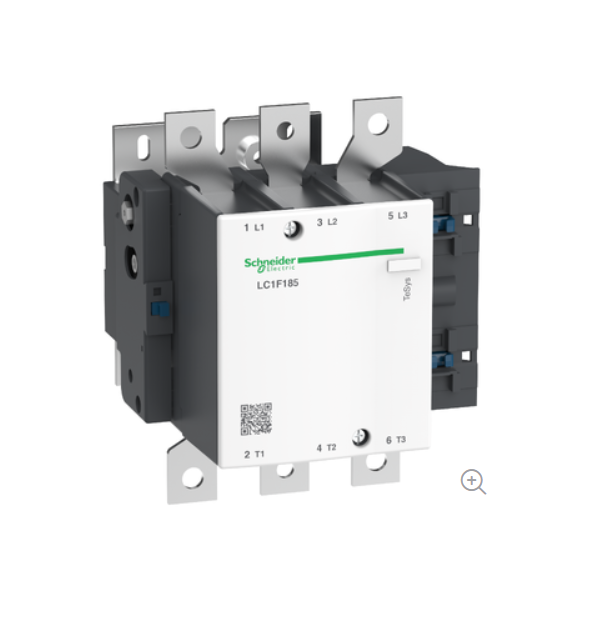

Schneider Electric LC1F185BD, TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 275 A - bobin 24 V DC

Name: Schneider Electric LC1F185BD, TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 275 A - bobin 24 V DC
Brand: Schneider
SKU: LC1F185BD
Price: 105.55 TRY
Availability: InStock

Ürün Kodu: LC1F185BD

(0)

261,27 TL

105,55 TL

%60

Daha Fazla Kontaktör

Adet

KoleksiyonFiyat Alarmı

Ana
Seri	TeSys
Ürün serisi	TeSys F
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1F
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-4 AC-1 AC-3
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	<= 460 V DC <= 690 V AC 50/60 Hz
kontrol devresi gerilimi	24 V DC
[Ie] nominal çalışma akımı	275 A (at <40 °C) at <= 440 V AC-1 185 A (at <55 °C) at <= 440 V AC-3

Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı	8 kV
[Ith] klasik açık hava termik akımı	275 A (at 40 °C)
nominal kesme kapasitesi	1480 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı	1500 A 40 °C - 10 s 920 A 40 °C - 30 s 740 A 40 °C - 1 min 500 A 40 °C - 3 min 400 A 40 °C - 10 min
ilgili sigorta değeri	200 A aM at <= 440 V 315 A gG at <= 440 V
ortalama empedans	0,33 mOhm - Ith 275 A 50 Hz
[Ui] nominal yalıtım voltajı	1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C
kutup başına güç dağılımı	12 W AC-3 25 W AC-1
aşırı gerilim kategorisi	III
power pole contact composition	3 NA
motor gücü kW	90 kW at 380...400 V AC 50/60 Hz (AC-3) 100 kW at 415 V AC 50/60 Hz (AC-3) 100 kW at 440 V AC 50/60 Hz (AC-3) 110 kW at 500 V AC 50/60 Hz (AC-3) 110 kW at 660...690 V AC 50/60 Hz (AC-3) 55 kW at 220...230 V AC 50/60 Hz (AC-3) 33 kW at 400 V AC 50/60 Hz (AC-4)
kontrol devresi gerilim limitleri	Çalışma: 0,85...1,1 Uc 55 °C) Düşme: 0,15...0,2 Uc 55 °C)
mekanik dayanıklılık	10 Mcycles
W cinsinden kalkış gücü	800 W 20 °C)
W cinsinden tutma güç tüketimi	5 W -de 20 °C
Maksimum çalışma hızı	2400 cyc/h -de <55 °C
çalışma süresi	30...40 msn kapama 30...50 msn açma
bağlantılar - terminaller	Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 25 x 3 mm Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 150 mm² Güç devresi: konnektör 1 kablo(lar) 150 mm² Güç devresi: Civatalı bağlantı
sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m
Montaj Desteği	Plaka
ısı dağılımı	5 W
motor power range	30…50 kW -de 200…240 V 3 faz 55…100 kW -de 200…240 V 3 faz 55…100 kW -de 380…440 V 3 faz 55…100 kW -de 480…500 V 3 faz 110…220 kW -de 480…500 V 3 faz
Motor yolverici tipi	Doğrudan hat içi kontaktör
Çıkış standardı	24 V DC standart
Standartlar	EN 60947-1 IEC 60947-4-1 IEC 60947-1 JIS C8201-4-1 EN 60947-4-1
Ürün Sertifikaları	RMRoS LROS (Lloyds register of shipping) ABS CB DNV BV RINA UL CSA UKCA
uyumluluk kodu	LC1F
kontrol devresi tipi	DC standart

Ortam
IP koruma derecesi	IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106
koruyucu bakım	TH
Nominal Çalışma Ortam Sıcaklığı	-5…55 °C
Depolama Ortam Koşulları	-60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…70 °C
yükseklik	174 mm
Genişlik	168,5 mm
derinlik	181 mm
çalışma yüksekliği	3000 m değer kaybı olmadan
Ürün Ağırlığı	4,65 kg

Paketleme üniteleri
Unit Type of Package 1	PCE
Paketteki birim sayısı	1
Package 1 Height	21,000 cm
Package 1 Width	22,000 cm
Package 1 Length	23,500 cm
Paket ağırlığı (Lbs)	4,933 kg
Unit Type of Package 2	P06
Number of Units in Package 2	8
Package 2 Height	75,000 cm
Package 2 Width	80,000 cm
Package 2 Length	60,000 cm
Package 2 Weight	50,824 kg
