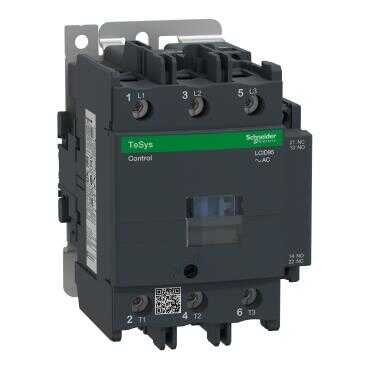

Schneider Electric LC1D95M7 TeSys D Kontaktör - 3P(3 NA) - AC-3 - <= 440 V 95 A - 220 V AC Bobin
Ürün Kodu: LC1D95M7
seri TeSys Ürün serisi TeSys D Ürün ya da bileşen tipi Kontaktör Ürün grubu LC1D kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-1
AC-4
AC-3
AC-3eKutup tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: 1000 V AC 25...400 Hz [Ie] nominal çalışma akımı 95 A 60 °C) -de <= 440 V AC-3 için güç devresi
125 A 60 °C) -de <= 690 V AC-1 için güç devresi
95 A 60 °C) -de <= 440 V AC-3e için güç devresi[Uc] control circuit voltage 220 V AC 50/60 Hz motor gücü kW 25 kW -de 220...230 V AC 50 Hz (AC-3)
45 kW -de 380...400 V AC 50 Hz (AC-3)
45 kW -de 415...440 V AC 50 Hz (AC-3)
55 kW -de 500 V AC 50 Hz (AC-3)
45 kW -de 660...690 V AC 50 Hz (AC-3)
45 kW -de 1000 V AC 50 Hz (AC-3)motor gücü hp 7,5 hp -de 120 V AC 60 Hz için 1 faz motorlar
15 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
30 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
30 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
60 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
60 hp -de 575/600 V AC 60 Hz için 3 faz motorlaruyumluluk kodu LC1D kutup kontak düzenleme 3 NA kontak uyumluluğu M11 koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A -de <60 °C için sinyalleme devresi
125 A -de <60 °C için güç devresiIrms nominal kapama kapasitesi 1100 A -de 440 V AC için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1nominal kesme kapasitesi 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 [Icw] nominal kısa süreli dayanma akımı 1100 A -de <40 °C - 1 sn için güç devresi
800 A -de <40 °C - 10 s için güç devresi
400 A -de <40 °C - 1 min için güç devresi
135 A -de <40 °C - 10 min için güç devresi
140 A - 100 ms için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
100 A - 1 sn için sinyalleme devresiilgili sigorta değeri 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresiortalama empedans 0,8 mOhm - Ith 125 A 50 Hz için güç devresi kutup başına güç dağılımı 12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1,3 Mcycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20 Mcycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 4 Mcycles elektrik dayanıklılığı 1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3ekontrol devresi tipi AC -de 50/60 Hz standart bobin teknolojisi Yerleşik süpresör modülü olmadan kontrol devresi gerilim limitleri 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
1...1.1 Uc 55…70 °C çalışma AC 50/60 HzVA cinsinden kalkış gücü 245 VA 60 Hz 0,75 20 °C)
245 VA 50 Hz 0,75 20 °C)VA cinsinden tutma güç tüketimi 26 VA 60 Hz 0,3 20 °C)
26 VA 50 Hz 0,3 20 °C)ısı dağılımı 6…10 W -de 50/60 Hz çalışma süresi 20...35 msn kapama
6...20 msn açmamaximum operating rate 3600 cyc/h -de <60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V için sinyalleme devresi minimum anahtarlama akımı 5 mA için sinyalleme devresi yalıtım direnci > 10 MOhm için sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındamontaj desteği Ray
Plakastandartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4Ürün sertifikaları IECEE CB Scheme
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GLIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'E uygunIACS E10 nemli sıcağa maruz kalma cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 8 Gn)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)Yükseklik 127 mm Genişlik 85 mm Derinlik 130 mm Ürün ağırlığı 1,61 kg Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 14,000 cm Package 1 Width 13,500 cm Package 1 Length 9,500 cm Package 1 Weight 1,556 kg Unit Type of Package 2 S02 Number of Units in Package 2 5 Package 2 Height 15,000 cm Barkod : 3389110451634 Tedarikçi Ürün Kodu : LC1D95M7
