Ana
| seri |
TeSys |
| ürün adı |

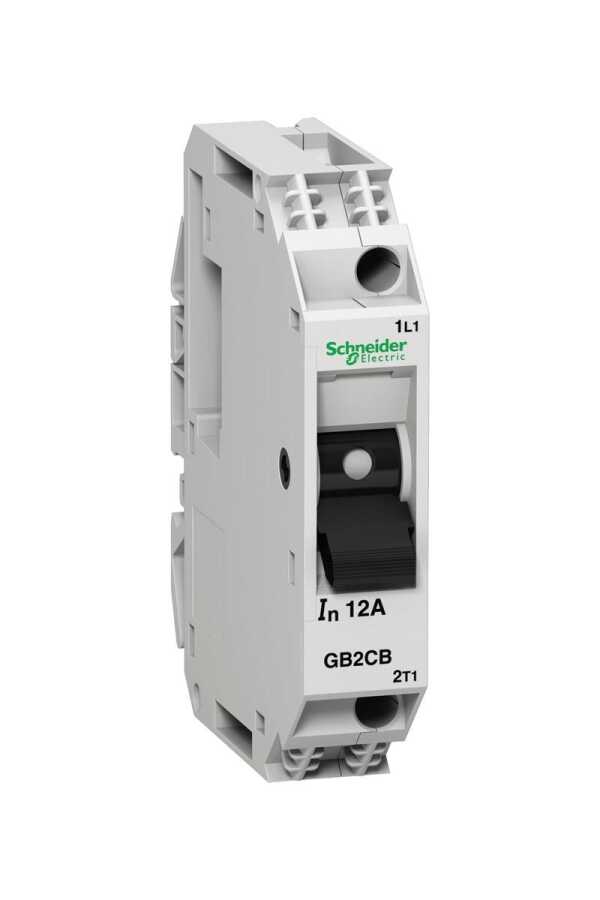

TeSys GB2 |
| Ürün grubu |
GB2 |
| Ürün ya da bileşen tipi |
Devre kesici |
| cihaz uygulaması |
Kontrol |
| Kutup tanımı |
1P |
| Şebeke tipi |
AC/DC |
| kullanım kategorisi |
Kategori A 'e uygunIEC 60947-2
DC-12 'e uygunIEC 60947-5-1
DC-13 'e uygunIEC 60947-5-1 |
| ağ frekansı |
50/60 Hz 'e uygunIEC 60947-2 |
| kesme kapasitesi |
3 kA Icu -de 110 V AC 50/60 Hz 'e uygunIEC 60947-2
2 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
1,5 kA Icu -de 24 V DC 'e uygunIEC 60947-2
1 kA Icu -de 48 V DC 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
75 % -de 110 V AC 50/60 Hz 'e uygunIEC 60947-2
75 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| açma birimi teknolojisi |
Termik Manyetik |
| manyetik açma akımı |
66 A |
Tamamlayıcı
| Montaj Tipi |
Klipsle |
| montaj desteği |
Ray
Plaka |
| montaj konumu |
Yatay
Dikey |
| Kontrol tipi |
Geçiş |
| [In] nominal akım |
5 A |
| [Ue] nominal çalışma voltajı |
250 V AC 50/60 Hz 'e uygunIEC 60947-2
277 V AC 60 Hz 'e uygunCSA C22.2 No 235
277 V AC 60 Hz 'e uygunUL 1077
48 V DC |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunIEC 60947-2 |
| kutup başına güç dağılımı |
2 W |
| Mekanik dayanıklılık |
8000 cycles |
| elektrik dayanıklılığı |
8000 cycles |
| bağlantılar - terminaller |
Konnektör 1 kablo(lar) 0,75…6 mm²katı kablo uçsuz
Konnektör 2 kablo(lar) 0,75…4 mm²katı kablo uçsuz
Konnektör 1 kablo(lar) 0,75…4 mm²esnek ile
Konnektör 2 kablo(lar) 0,75…2,5 mm²esnek ile |
| sıkma torku |
1,2 N.m üzerinde konnektör |
| mekanik dayanıklılık |
Şoklar: 20 msn için 22 Gn 'e uygunIEC 60068-2-27
Titreşimler: 5 Gn, 5...110 Hz 'e uygunIEC 60068-2-6 |
| Set başına Miktar |
6'lı set |
| 9 mm vida adımı |
2 |
| Yükseklik |
74 mm |
| Genişlik |
15 mm |
| derinlik |
67 mm |
Ortam
| Standartlar |
EN/IEC 60947-1
EN/IEC 60947-2
CSA C22.2 No 235
UL 1077 |
| Ürün sertifikaları |
UL
CSA |
| koruyucu bakım |
TC |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı |
-20…60 °C |
| Depolama ortam koşulları |
-40…80 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-1 |
| çalışma yüksekliği |
3000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
9,5 cm |
| Package 1 Width |
9,5 cm |
| Package 1 Length |
10,5 cm |
| Package 1 Weight |
54,0 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
9,5 cm |
| Package 2 Width |
10,5 cm |
| Package 2 Length |
9,5 cm |
| Package 2 Weight |
340,0 g |
| Unit Type of Package 3 |
S02 |
| Number of Units in Package 3 |
72 |
| Package 3 Height |
15,0 cm |
| Package 3 Width |
30,0 cm |
| Package 3 Length |
40,0 cm |
| Package 3 Weight |
4,384 kg |
Sözleşme garantisi
| Garanti |
18 months |
