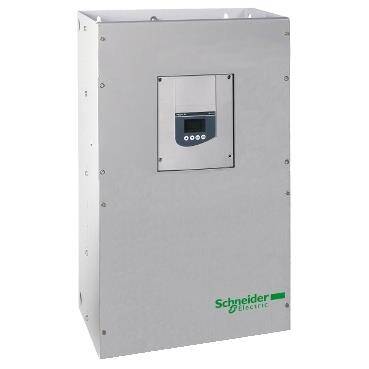

| Ürün serisi | Altistart 48 |
|---|---|
| Ürün ya da bileşen tipi | Yumuşak yolverici |
| ürün varış yeri | Asenkron motorlar |
| ürüne özel uygulama | Heavy duty industry and pumps |
| Ürün grubu | ATS48 |
| kullanım kategorisi | AC-53A |
| Ue power supply voltage | 230...415 V - 15...10 % |
| power supply frequency | 50...60 Hz - 5...5 % |
| motor gücü kW | 160 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 315 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 315 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için 355 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 400 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için 500 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için |
| cihaz bağlantısı | Motor delta terminallerine Motor besleme hattında |
|---|---|
| koruma tipi | Faz hatası: hat Termal koruma: motor Termal koruma: yolverici |
| Standartlar | EN/IEC 60947-4-2 |
| Ürün sertifikaları | DNV SEPRO TCF CCC UL CSA NOM 117 C-Tick GOST |
| İşaretleme | CE |
| Dijital giriş sayısı | 5 |
| Dijital giriş tipi | PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm |
| Dijital giriş lojiği | Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
| minimum anahtarlama akımı | 10 mA -de 6 V DC için röle çıkışları |
| Dijital çıkış sayısı | 2 |
| Dijital çıkış tipi | (LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA |
| analog çıkış tipi | Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm |
| haberleşme port protokolü | Modbus |
| konnektör tipi | 1 RJ45 |
| haberleşme veri bağlantısı | Seri |
| fiziksel arayüz | RS485 çoklu priz |
| iletim hızı | 4800, 9600 veya 19200 bps |
| kullanılabilir işlev | Harici bypas (opsiyonel) |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 670 mm |
| Genişlik | 400 mm |
| Derinlik | 300 mm |
| Ürün ağırlığı | 51,4 kg |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
|---|---|
| bağıl nem | 0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı | 40…60 °C (°C başına % 2 akım düşüşüyle) -10…40 °C (olmadan) |
| Depolama ortam koşulları | -25…70 °C |
| çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 53,405 kg |
| Paket 1 Yükseklik | 39,0 cm |
| Paket 1 genişliği | 59,0 cm |
| Paket 1 Uzunluk | 78,0 cm |
| Birim paket türü 2 | P06 |
| Paketteki birim sayısı 2 | 1 |
| Paket 2 Ağırlığı | 63,32 kg |
| Paket 2 Yükseklik | 75,0 cm |
| Paket 2 genişliği | 60,0 cm |
| Paket 2 Uzunluk | 80,0 cm |
| Garanti | 18 months |
|---|
