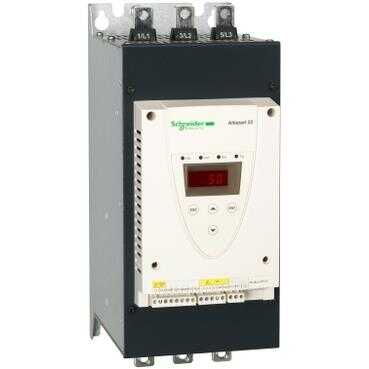

Schneider Electric ATS22C17Q, yumuşak yolverici-ATS22-kontrol 220V-güç 230V(45kW)/400...440V(90kW)

Name: Schneider Electric ATS22C17Q, yumuşak yolverici-ATS22-kontrol 220V-güç 230V(45kW)/400...440V(90kW)
Brand: Schneider
SKU: ATS22C17Q
Price: 110265.32 TRY
Availability: InStock

Ürün Kodu: ATS22C17Q

201.140,40 TL

110.265,32 TL

%45

1 Adet

Ana
Ürün serisi	Altistart 22
Ürün ya da bileşen tipi	Yumuşak yolverici
ürün varış yeri	Asenkron motorlar
ürüne özel uygulama	Pumps and fans
bileşen adı	ATS22
fazların ağ sayısı	3 faz
[Us] nominal besleme gerilimi	230...440 V - 15...10 %
motor gücü kW	45 kW 230 V 90 kW 400 V 90 kW 440 V
fabrika ayarı akımı	162 A
W cinsinden güç dağılımı	91 W standart uygulamalar için
kullanım kategorisi	AC-53A
başlatma tipi	Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri	170 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi	IP00

Tamamlayıcı
montaj stili	Soğutma bloklu
kullanılabilir işlev	Dahili bypas
besleme gerilimi limitleri	195…484 V
besleme frekansı	50...60 Hz - 10...10 %
Şebeke frekansı	45...66 Hz
cihaz bağlantısı	Motor delta terminallerine Motor besleme hattında
kontrol devresi gerilimi	230 V - 15...10 % 50/60 Hz
kontrol devresi tüketimi	20 W
Dijital çıkış sayısı	2
Dijital çıkış tipi	Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
minimum anahtarlama akımı	100 mA -de 12 V DC (röle çıkışları)
maksimum anahtarlama akımı	5 A 250 V AC dirençli 1 röle çıkışları 5 A 30 V DC dirençli 1 röle çıkışları 2 A 250 V AC endüktif 0,4 20 ms röle çıkışları 2 A 30 V DC endüktif 7 ms röle çıkışları
Dijital giriş sayısı	3
Dijital giriş tipi	(LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
Dijital giriş gerilimi	24 V <= 30 V
Dijital giriş lojiği	Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
çıkış akımı	0,4...1 Icl ayarlanabilir
PTC prob girişi	750 Ohm
haberleşme port protokolü	Modbus
konnektör tipi	1 RJ45
haberleşme veri bağlantısı	Seri
fiziksel arayüz	RS485 çoklu priz
iletim hızı	4800, 9600 veya 19200 bps
kurulu cihaz	31
koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
İşaretleme	CE
soğutmanın tipi	Zorlamalı konveksiyon
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	356 mm
Genişlik	150 mm
Derinlik	229,5 mm
Ürün ağırlığı	18 kg
Motor power range AC-3	30…50 kW -de 200…240 V 3 faz 55…100 kW -de 380…440 V 3 faz
Motor yolverici tipi	Soft starter

Ortam
elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Standartlar	EN/IEC 60947-4-2
Ürün sertifikaları	CSA C-Tick GOST UL CCC
titreşim direnci	1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı	15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
gürültü seviyesi	56 dB
kirletme derecesi	Seviye 2 'e uygunIEC 60664-1
bağıl nem	0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı	-10…40 °C (olmadan) 40…60 °C (°C başına % 2,2 akım düşüşüyle)
Depolama ortam koşulları	-25…70 °C
çalışma yüksekliği	<= 1000 m olmadan > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle

Paketleme üniteleri
Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	13,218 kg
Paket 1 Yükseklik	25,0 cm
Paket 1 genişliği	33,0 cm
Paket 1 Uzunluk	41,0 cm
Birim paket türü 2	P06
Paketteki birim sayısı 2	4
Paket 2 Ağırlığı	64,064 kg
Paket 2 Yükseklik	73,5 cm
Paket 2 genişliği	80,0 cm
Paket 2 Uzunluk	60,0 cm
