Ana
| Ürün serisi |

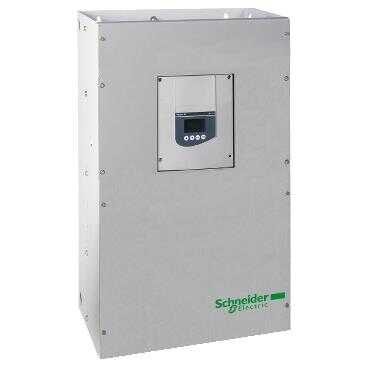

Altistart 48 |
| Ürün ya da bileşen tipi |
Yumuşak yolverici |
| ürün varış yeri |
Asenkron motorlar |
| ürüne özel uygulama |
Heavy duty industry and pumps |
| Ürün grubu |
ATS48 |
| kullanım kategorisi |
AC-53A |
| Ue power supply voltage |
230...415 V - 15...10 % |
| power supply frequency |
50...60 Hz - 5...5 % |
| motor gücü kW |
90 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için
110 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için
160 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için
160 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için
220 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için
220 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için
250 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için
315 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için |
Tamamlayıcı
| cihaz bağlantısı |
Motor besleme hattında
Motor delta terminallerine |
| koruma tipi |
Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici |
| Standartlar |
EN/IEC 60947-4-2 |
| Ürün sertifikaları |
DNV
C-Tick
CSA
NOM 117
TCF
UL
SEPRO
GOST
CCC |
| İşaretleme |
CE |
| Dijital giriş sayısı |
5 |
| Dijital giriş tipi |
PTC, 750 Ohm -de 25 °C
(Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm |
| Dijital giriş lojiği |
Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA |
| minimum anahtarlama akımı |
10 mA -de 6 V DC için röle çıkışları |
| Dijital çıkış sayısı |
2 |
| Dijital çıkış tipi |
(LO1) lojik çıkış 0 V ortak yapılandırılabilir
(LO2) lojik çıkış 0 V ortak yapılandırılabilir
(R1) röle çıkışları hata rölesi NA
(R2) röle çıkışları yolverme rölesinin sonu NA
(R3) röle çıkışları motorla çalışır NA |
| analog çıkış tipi |
Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm |
| haberleşme port protokolü |
Modbus |
| konnektör tipi |
1 RJ45 |
| haberleşme veri bağlantısı |
Seri |
| fiziksel arayüz |
RS485 çoklu priz |
| iletim hızı |
4800, 9600 veya 19200 bps |
| kullanılabilir işlev |
Harici bypas (opsiyonel) |
| Çalışma konumu |
Dikey +/- 10 derece |
| Yükseklik |
670 mm |
| Genişlik |
400 mm |
| Derinlik |
300 mm |
| Ürün ağırlığı |
51,4 kg |
Ortam
| elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5 |
| bağıl nem |
0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı |
40…60 °C (°C başına % 2 akım düşüşüyle)
-10…40 °C (olmadan) |
| Depolama ortam koşulları |
-25…70 °C |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
54,5 kg |
| Paket 1 Yükseklik |
39 cm |
| Paket 1 genişliği |
58 cm |
| Paket 1 Uzunluk |
78,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
1 |
| Paket 2 Ağırlığı |
63 kg |
| Paket 2 Yükseklik |
75 cm |
| Paket 2 genişliği |
60 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 months |
