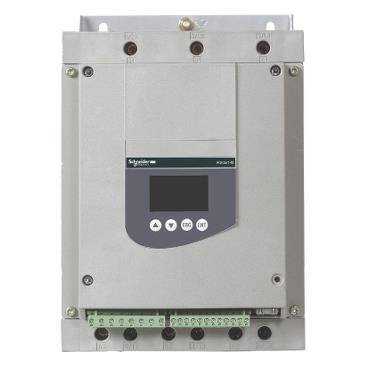

Schneider Electric ATS48C11Q, asenkron motor için yumuşak yolverici - ATS48 - 100 A - 230..415 V - 22..90 KW

Ürün Kodu: ATS48C11Q

Ana
Ürün serisi	Altistart 48
Ürün ya da bileşen tipi	Yumuşak yolverici
ürün varış yeri	Asenkron motorlar
ürüne özel uygulama	Heavy duty industry and pumps
Ürün grubu	ATS48
kullanım kategorisi	AC-53A
Ue power supply voltage	230...415 V % - 15...10
power supply frequency	50...60 Hz - 5...5 %
motor gücü kW	55 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için 55 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için 75 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için 90 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için 22 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için 30 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için 45 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için 45 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için

Tamamlayıcı
cihaz bağlantısı	Motor delta terminallerine Motor besleme hattında
koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
Standartlar	EN/IEC 60947-4-2
Ürün sertifikaları	C-Tick GOST SEPRO NOM 117 CSA TCF DNV CCC UL
İşaretleme	CE
Dijital giriş sayısı	5
Dijital giriş tipi	PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm
Dijital giriş lojiği	Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
minimum anahtarlama akımı	10 mA -de 6 V DC için röle çıkışları
Dijital çıkış sayısı	2
Dijital çıkış tipi	(LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA
analog çıkış tipi	Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm
haberleşme port protokolü	Modbus
konnektör tipi	1 RJ45
haberleşme veri bağlantısı	Seri
fiziksel arayüz	RS485 çoklu priz
iletim hızı	4800, 9600 veya 19200 bps
kullanılabilir işlev	Harici bypas (opsiyonel)
Çalışma konumu	Dikey +/- 10 derece
Yükseklik	290 mm
Genişlik	190 mm
Derinlik	235 mm
Ürün ağırlığı	8,3 kg

Ortam
elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2 Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2 Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12 Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3 Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
bağıl nem	0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı	40…60 °C (°C başına % 2 akım düşüşüyle) -10…40 °C (olmadan)
Depolama ortam koşulları	-25…70 °C
çalışma yüksekliği	<= 1000 m olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	35,5 cm
Package 1 Width	30,5 cm
Package 1 Length	39,0 cm
Package 1 Weight	9,27 kg
Unit Type of Package 2	P06
Number of Units in Package 2	2
Package 2 Height	73,5 cm
Package 2 Width	80,0 cm
Package 2 Length	60,0 cm
Package 2 Weight	31,774 kg
