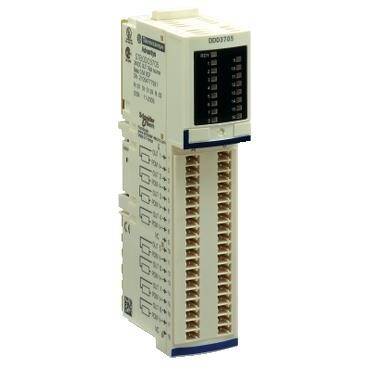

Gelince Sizi Arayalım| Ürün serisi | Modicon STB dağıtılmış G/Ç çözümü |
|---|---|
| Ürün Ya da Bileşen Tipi | Temel dijital çıkış modülü |
| Dijital çıkış sayısı | 16 |
| Dijital çıkış tipi | Solid state |
| Dijital çıkış gerilimi | 24 V |
| Dijital çıkış gerilim tipi | DC |
| Dijital çıkış akımı | 500 mA |
|---|---|
| Dijital çıkış lojiği | Pozitif |
| çıkış gerilimi | 19.2...30 V DC |
| mutlak maksimum gerilim | 35 V 1,3 msn |
| yanıt süresi | 2 ms kapalıdan açığa 2 ms açıktan kapalıya |
| soğuk değiştirme | Evet |
| hot swapping | Temel NIM'ler için değil |
| koruma tipi | Güç koruma PDM üzerinde entegre sigorta zaman gecikmesi 5 A Ters polarite koruması Kısa devre koruması Termal aşırı yük koruması |
| kanallar ve lojik veriyolu arasındaki yalıtım | 1 dakika için 1500 V |
| Maksimum hat direnci | 0,4 mA 0 durumunda 30 V |
| Maksimum yük kapasitesi | 10 µF |
| Maksimum döngü direnci | 1000 mH -de 4 Hz |
| sıfırlama | Manuel sıfırlama COM hatası |
| ürün uyumluluğu | Güç dağıtım modülü STBPDT3100/3105 G/Ç tabanı STBXBA3000 |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Güç dağıtım modülü |
| akım tüketimi | 135 mA -de 5 V DC için lojik veriyolu |
| İşaretleme | CE |
| aşırı gerilim kategorisi | II |
| durum LED'i | 1 LED (yeşil) modül durumu (RDY) Kanal başına 1 LED (yeşil) kanal durumu (OUT1 - OUT16) |
| Yükseklik | 13,9 mm |
| Derinlik | 70 mm |
| Genişlik | 128,3 mm |
| Ürün Ağırlığı | 0,086 kg |
| Standartlar | IEC 61131-2 |
|---|---|
| Ürün Sertifikaları | UL CSA FM Sınıf 1 Bölüm 2 |
| kirletme derecesi | 2 'e uygunIEC 60664-1 |
| Çalışma Yüksekliği | <= 2000 m |
| IP koruma derecesi | IP20 conforming to IEC 61131-2 class 1 |
| çalışma için ortam hava sıcaklığı | 0…60 °C (olmadan) |
| çalışma için ortam hava sıcaklığı | 32...140 °F olmadan |
| depolama için ortam hava sıcaklığı | -40…85 °C olmadan |
| depolama için ortam hava sıcaklığı | -40...185 °F olmadan |
| bağıl nem | 95 % -de 60 °C yoğuşmasız |
| titreşim direnci | 3 gn -de 58…150 Hz üzerinde 35 x 7,5 mm simetrik DIN rayı 5 gn -de 58…150 Hz üzerinde 35 x 15 mm simetrik DIN rayı +/-0,35 mm -de 10…58 Hz |
| darbe dayanımı | 30 gn için 11 ms 'e uygunIEC 88 referans 2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,05 cm |
| Package 1 Width | 6,6 cm |
| Package 1 Length | 12,95 cm |
| Package 1 Weight | 100 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,322 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 768 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 60,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 95,1 kg |
| Garanti | 18 months |
|---|
