| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| çalışmanın basınç anahtarı tipi | 2 eşik arasındaki düzenleme |

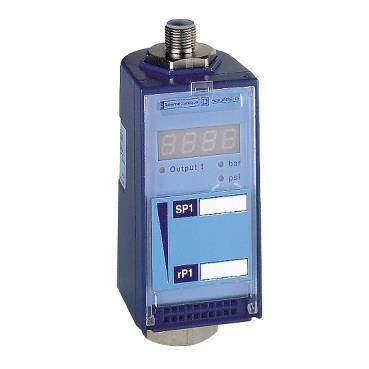

| basınç sensör adı | XMLF |
| kablolama tekniği | 4 telli |
| Pressure rating | 100 bar |
| sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228 |
| kontrollü sıvı | Hava (-15…80 °C) Korozif akışkan (-15…80 °C) Hidrolik yağ (-15…80 °C) Taze su (0…80 °C) |
| çıkış sinyalinin tipi | Analog + gizli |
| analog çıkış fonksiyonu | 4...20 mA |
| Dijital çıkış tipi | Solid state PNP veya NPN programlanabilir, 1 NA veya 1 NK programlanabilir |
| elektrikli bağlantı | Erkek konnektör M12, 4 pim |
| ürüne özel uygulama | - |
| basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 8…100 bar |
| basınç düşüşünde ayarlanabilir anahtarlama aralığı | 5…97 bar |
| tahrip basıncı | 600 bar |
| kurulumun tipi | Kontrol devresi |
| skala tipi | Ayarlanabilir diferansiyel skalası |
| maksimum anahtarlama akımı | 200 mA |
| [Us] nominal besleme gerilimi | 24 V DC, gerilim limitleri: 17…33 V |
| sıvıyla temas eden malzemeler | FPM (Viton) Paslanmaz çelik tip AISI 303 |
| ayar | Harici ayar |
|---|---|
| düşük ayarda minimum olası diferansiyel | 3 bar |
| yüksek ayarda minimum olası diferansiyel | 3 bar |
| yüksek ayarda maksimum olası diferansiyel | 95 bar |
| maksimum izin verilen olağandışı basınç | 400 bar |
| yerel ekran | Ile |
| Koruma türü | Aşırı yük koruması Kısa devre koruması Bağlantı hataları Ters polarite |
| akım tüketimi | 80 mA |
| Hz cinsinden çalışma hızı | 50 Hz |
| hassasiyet sapması | Ölçüm aralığının +/- % 0,03'ü/°C |
| sıfır noktası sapması | Ölçüm aralığının +/- % 0,1'i/°C |
| Time delay range | 0...50 sn 1 saniyelik adımlar halinde |
| çıkışta yanıt süresi | 5...500 msn, 1 ms'lik adımlar halinde |
| Mekanik dayanıklılık | 10000000 cycles |
| ekran yanıt süresi tipi | Hızlı Normal Yavaş |
| Yükseklik | 113 mm |
| Derinlik | 58 mm |
| Genişlik | 46 mm |
| Ürün ağırlığı | 0,5 kg |
| kesinti dayanımı | 0,5 kV DC |
| ölçüm doğruluğu | Ölçüm aralığının <= % 0,6'sı |
| tekrarlama doğruluğu | 0,5 % |
| Çalışma konumu | Herhangi bir konum |
|---|---|
| Standartlar | EN/IEC 60947-1 EN/IEC 61000-4-4 EN/IEC 61000-4-5 EN/IEC 61000-4-8 EN/IEC 61000-4-2 EN/IEC 61000-4-11 EN 50081 EN/IEC 61000-6-2 EN/IEC 60947-5-1 EN/IEC 61000-4-6 EN/IEC 61000-4-3 CE EN 50082 |
| Ürün sertifikaları | CSA UL |
| Nominal çalışma ortam sıcaklığı | -25…80 °C |
| titreşim direnci | 35 gn (f= 60…2000 Hz) 'e uygunEN/IEC 60068-2-6 5 gn (f= 25…200 Hz) 'e uygunEN/IEC 60068-2-6 |
| koruyucu bakım | TC |
| darbe dayanımı | 50 gn 'e uygunEN/IEC 60068-2-27 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 |
| IP koruma derecesi | IP67 'e uygunEN/IEC 60529 |
| NEMA koruma derecesi | NEMA 12 NEMA 4 NEMA 6 NEMA 13 |
| elektrostatik deşarja direnç | 4 kV kontakta 'e uygunEN/IEC 61000-4-2 8 kV havada 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunEN/IEC 61000-4-3 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 'e uygunEN/IEC 61000-4-6 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Garanti | 18 months |
|---|
