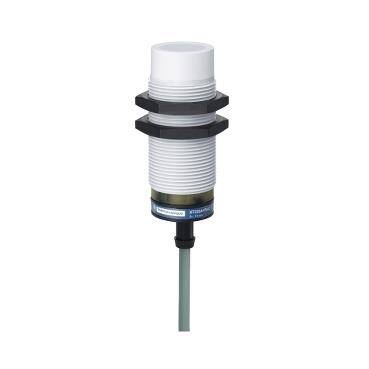

| Ürün serisi | Telemecanique Capacitive proximity sensors XT |
|---|---|
| sensör tipi | Kapasitif yakınlık sensörü |
| ürüne özel uygulama | Yalıtımlı ve iletken malzemelerin algılanması |
| sensör adı | XT2 |
| sensör tasarımı | Silindir M30 |
| boyut | 74,5 mm |
| gövde tipi | Sabit |
| dedektör gömme montaj kabulü | Sıva altı monte edilemez |
| malzeme | Plastik |
| muhafaza malzemesi | Plastik |
| çıkış sinyalinin tipi | Gizli |
| kablolama tekniği | 2 telli |
| [Sn] nominal algılama mesafesi | 15 mm |
| Dijital çıkış fonksiyonu | 1 NK |
| çıkış devre tipi | AC |
| elektrikli bağlantı | Kablo |
| kablo uzunluğu | 2 m |
| [Us] nominal besleme gerilimi | 24...240 V AC 50...60 Hz |
| maximum delay response | 30 ms |
| IP koruma derecesi | IP67 çift yalıtım 'e uygunIEC 60529 |
| ISO dişi | M30 x 1,5 |
|---|---|
| algılama yüzeyi | Ön |
| [Sa] güvenli çalışma mesafesi | 0…11 mm |
| ayar bölgesi | 0…17 mm |
| diferansiyel hareket | < 1...20 % Sr |
| tekrarlama doğruluğu | < % 5 Sr |
| tel yalıtım malzemesi | PVC |
| durum LED'i | Çıkış durumu göstergesi: 1 LED (sarı) |
| besleme gerilimi limitleri | 20…265 V AC |
| anahtarlama frekansı | <= 25 Hz |
| maximum voltage drop | <10 V (kapalı) |
| akım tüketimi | < 4 mA |
| maximum delay first up | 200 ms |
| maximum delay recovery | 30 ms |
| maksimum anahtarlama akımı | 300 mA |
| İşaretleme | CE |
| ayarlama | Potansiyometre ile hassasiyet |
| dişli uzunluğu | 48,5 mm |
| uzunluk | 74,5 mm |
| Ürün ağırlığı | 0,27 kg |
| Standartlar | EN/IEC 60947-5-2 |
|---|---|
| Ürün sertifikaları | CULus |
| çalışma için ortam hava sıcaklığı | -10…60 °C |
| titreşim direnci | 10 gn genlik = 1 mm[Alan](f =[Alan]10…55 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn için 11 ms 'e uygunIEC 60068-2-27 |
| elektrostatik deşarja direnç | 4 kV kontak 'e uygunIEC 61000-4-2 8 kV hava 'e uygunIEC 61000-4-2 |
| elektromanyetik alanlara direnç | 3 V/m 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 161,0 g |
| Paket 1 Yükseklik | 4,0 cm |
| Paket 1 genişliği | 13,0 cm |
| Paket 1 Uzunluk | 14,0 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 30 |
| Paket 2 Ağırlığı | 5,25 kg |
| Paket 2 Yükseklik | 15,0 cm |
| Paket 2 genişliği | 30,0 cm |
| Paket 2 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
