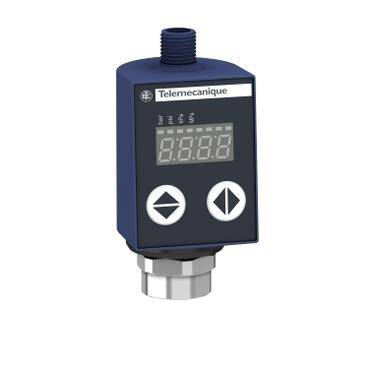

| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| çalışmanın basınç anahtarı tipi | Basınç transmiteri |
| Ürün grubu | XMLR |
| Pressure rating | 59984,39 kPa 600 bar |
| maksimum izin verilen olağandışı basınç | 149960,96 kPa 1500 bar 150 MPa |
| tahrip basıncı | 250 MPa 249934,94 kPa 2500 bar |
| kontrollü sıvı | Taze su (0…80 °C) Hava (-20…80 °C) Hidrolik yağ (-20…80 °C) Soğutma sıvısı (-20…80 °C) |
| sıvı bağlantı türü | G 1/4 (dişi) 'e uygunDIN 3852-Y |
| [Us] nominal besleme gerilimi | 24 V DC SELV (gerilim limitleri: 17…33 V) |
| akım tüketimi | <= 50 mA |
|---|---|
| elektrikli bağlantı | Erkek konnektör M12, 4 pim |
| analog çıkış fonksiyonu | 4...20 mA |
| çıkış sinyalinin tipi | Analog |
| analog çıkış fonksiyonu | 4...20 mA |
| skala tipi | Sabit diferansiyel |
| sıvıyla temas eden malzemeler | 316L paslanmaz çelik |
| ön malzeme | Polyester |
| muhafaza malzemesi | Poliakrilamid 316L paslanmaz çelik |
| çalışma konumu | Herhangi bir konum, ancak baş aşağı takılırsa bertaraf edildiğinde ölçüm olumsuz etkilenebilir |
| Koruma türü | Ters polarite Aşırı yük koruması Aşırı gerilim koruması Kısa devre koruması |
| çıkışta yanıt süresi | <= 10 ms için analog çıkış |
| ekran tipi | 4 basamak 7 segment |
| ekran tepki süresi tipi | Hızlı 50 ms Normal 200 ms Yavaş 600 ms |
| Maximum delay first up | 300 ms |
| overall accuracy | Ölçüm aralığının <= % 1'i |
| linearity error on analogue output | Ölçüm aralığının <= % 0,5'i |
| hysteresis on analogue output | Ölçüm aralığının <= % 0,2'si |
| measurement accuracy on switching output | Ölçüm aralığının <= % 0,6'sı |
| tekrarlama doğruluğu | Ölçüm aralığının <= % 0,2'si |
| hassasiyet sapması | Ölçüm aralığının +/- % 0,03'ü/°C |
| sıfır noktası sapması | Ölçüm aralığının +/- % 0,1'i/°C |
| ekran doğruluğu | Ölçüm aralığının <= % 1'i |
| Mekanik dayanıklılık | 10000000 cycles |
| Derinlik | 42 mm |
| Yükseklik | 88 mm |
| Genişlik | 41 mm |
| Ürün ağırlığı | 0,186 kg |
| [Uimp] nominal darbe dayanım voltajı | 0,5 kV DC |
| elektromanyetik uyumluluk | Elektromanyetik alanlara duyarlılık: 10 V/m 80...2000 MHz 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık: 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 Kesinti bağışıklık testi: 1 kV 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi: 2 kV 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi: 8 kV hava, 4 kV kontak 'e uygunEN/IEC 61000-4-2 |
| İşaretleme | CE |
|---|---|
| Ürün sertifikaları | EAC cULus |
| Standartlar | UL 61010-1 EN/IEC 61326-2-3 |
| Nominal çalışma ortam sıcaklığı | -20…80 °C |
| Depolama ortam koşulları | -40…80 °C |
| IP koruma derecesi | IP65 'e uygunEN/IEC 60529 IP67 'e uygunEN/IEC 60529 |
| titreşim direnci | 20 gn (f= 10…2000 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 50 gn 'e uygunEN/IEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 7,5 cm |
| Package 1 Length | 13,0 cm |
| Package 1 Weight | 184,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 4,02 kg |
| Garanti | 18 ay |
|---|
