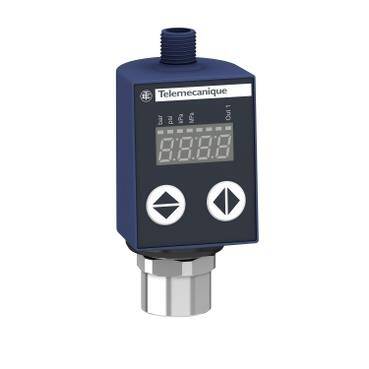

Gelince Sizi Arayalım| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| çalışmanın basınç anahtarı tipi | 1 anahtarlama çıkışlı basınç transmiteri |
| Ürün grubu | XMLR |
| Pressure rating | 10 bar 999,74 kPa |
| maksimum izin verilen olağandışı basınç | 3998,96 kPa 40 bar 4 MPa |
| tahrip basıncı | 4 MPa 40 bar 3998,96 kPa |
| kontrollü sıvı | Taze su (0…80 °C) Hava (-20…80 °C) Hidrolik yağ (-20…80 °C) Soğutma sıvısı (-20…80 °C) |
| sıvı bağlantı türü | G 1/4 (dişi) 'e uygunDIN 3852-Y |
| [Us] nominal besleme gerilimi | 24 V DC SELV (gerilim limitleri: 17…33 V) |
| akım tüketimi | <= 50 mA |
|---|---|
| elektrikli bağlantı | Erkek konnektör M12, 4 pim |
| analog çıkış fonksiyonu | 4...20 mA |
| çıkış sinyalinin tipi | Analog + gizli |
| analog çıkış fonksiyonu | 4...20 mA |
| Dijital çıkış tipi | Solid state PNP, NA/NK programlanabilir |
| maksimum anahtarlama akımı | 250 mA |
| kontak tipi ve düzenleme | NO/NC programmable |
| skala tipi | Sabit diferansiyel |
| maksimum voltaj düşüşü | 2 V |
| basınç yükselmesinde ayarlanabilir anahtarlama aralığı | 0,08…1 MPa 79,98…999,74 kPa 0,8…10 bar |
| basınç düşüşünde ayarlanabilir anahtarlama aralığı | 0,05…0,97 MPa 49,99…972,16 kPa 0,5…9,7 bar |
| minimum hareket farkı | 30 kPa 0,3 bar 29,99 kPa |
| sıvıyla temas eden malzemeler | 316L paslanmaz çelik Seramik Fluorokarbon FKM (Viton) |
| ön malzeme | Polyester |
| muhafaza malzemesi | Poliakrilamid 316L paslanmaz çelik |
| çalışma konumu | Herhangi bir konum, ancak baş aşağı takılırsa bertaraf edildiğinde ölçüm olumsuz etkilenebilir |
| Koruma türü | Kısa devre koruması Ters polarite Aşırı yük koruması Aşırı gerilim koruması |
| çıkışta yanıt süresi | <= 10 ms için analog çıkış <= 5 ms için Dijital çıkış |
| switching output time delay | 0...50 sn 1 saniyelik adımlar halinde |
| ekran tipi | 4 basamak 7 segment |
| yerel sinyalleme | Şalter çalıştırıldığında ışık açık: 1 LED (sarı) |
| ekran tepki süresi tipi | Hızlı 50 ms Normal 200 ms Yavaş 600 ms |
| Maximum delay first up | 300 ms |
| overall accuracy | Ölçüm aralığının <= % 1'i |
| linearity error on analogue output | Ölçüm aralığının <= % 0,5'i |
| hysteresis on analogue output | Ölçüm aralığının <= % 0,2'si |
| measurement accuracy on switching output | Ölçüm aralığının <= % 0,6'sı |
| tekrarlama doğruluğu | Ölçüm aralığının <= % 0,2'si |
| hassasiyet sapması | Ölçüm aralığının +/- % 0,03'ü/°C |
| sıfır noktası sapması | Ölçüm aralığının +/- % 0,1'i/°C |
| ekran doğruluğu | Ölçüm aralığının <= % 1'i |
| Mekanik dayanıklılık | 10000000 cycles |
| Derinlik | 42 mm |
| Yükseklik | 93 mm |
| Genişlik | 41 mm |
| Ürün ağırlığı | 0,19 kg |
| [Uimp] nominal darbe dayanım voltajı | 0,5 kV DC |
| elektromanyetik uyumluluk | Elektromanyetik alanlara duyarlılık: 10 V/m 80...2000 MHz 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık: 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 Kesinti bağışıklık testi: 1 kV 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi: 2 kV 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi: 8 kV hava, 4 kV kontak 'e uygunEN/IEC 61000-4-2 |
| İşaretleme | CE |
|---|---|
| Ürün sertifikaları | EAC cULus |
| Standartlar | UL 61010-1 EN/IEC 61326-2-3 |
| Nominal çalışma ortam sıcaklığı | -20…80 °C |
| Depolama ortam koşulları | -40…80 °C |
| IP koruma derecesi | IP65 'e uygunEN/IEC 60529 IP67 'e uygunEN/IEC 60529 |
| titreşim direnci | 20 gn (f= 10…2000 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 50 gn 'e uygunEN/IEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,600 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 13,000 cm |
| Package 1 Weight | 190,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,140 kg |
| Garanti | 18 ay |
|---|
