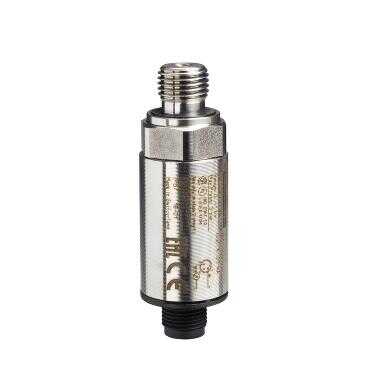

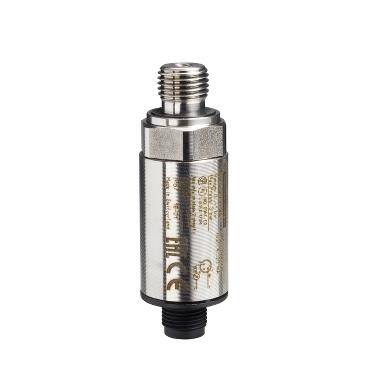

Gelince Sizi Arayalım| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| basınç sensör adı | XMLG |
| Pressure rating | 25 bar |
| sıvı bağlantı türü | G 1/4A (erkek) 'e uygunDIN 3852-E |
| kontrollü sıvı | Hava (-15…125 °C) Korozif akışkan (-15…125 °C) Hidrolik yağ (-15…125 °C) Taze su (0…125 °C) |
| çıkış sinyalinin tipi | Analog |
| analog çıkış fonksiyonu | 4...20 mA, 2 tel |
| elektrikli bağlantı | 1 erkek konnektör M12, 3 pim |
| [Us] nominal besleme gerilimi | 12 V DC (gerilim limitleri: 8…33 V) 24 V DC (gerilim limitleri: 8…33 V) |
| Set başına Miktar | 1'li set |
| ambalaj tipi | Bağımsız |
| çap | 22,8 mm |
| basınç ayar aralığı | 0…25 bar |
|---|---|
| maksimum izin verilen olağandışı basınç | 56 bar |
| tahrip basıncı | 62,5 bar |
| yerel ekran | Olmadan |
| elektrikli devre tipi | Kontrol devresi |
| akım tüketimi | < 20 mA |
| sıvıyla temas eden malzemeler | Seramik FPM (Viton) Paslanmaz çelik tip AISI 303 |
| Çalışma konumu | Herhangi bir konum |
| Koruma türü | Yük kısa devre Ters polarite |
| kesinti dayanımı | 1 kV 42 Ohm 'e uygunEN/IEC 61000-4-5 500 kV 12 Ohm 'e uygunEN/IEC 61000-4-5 |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 0,5 kV |
| çıkışta yanıt süresi | < 2 ms |
| hassasiyet sapması | Ölçüm aralığının +/- % 0,015'i/°C |
| sıfır noktası sapması | Ölçüm aralığının +/- % 0,015'i/°C |
| ölçüm doğruluğu | Ölçüm aralığının +/- % 0,3'ü |
| tekrarlama doğruluğu | Ölçüm aralığının +/- % 0,1'i |
| Mekanik dayanıklılık | 10000000 cycles |
| Ürün ağırlığı | 0,095 kg |
| Yükseklik | 58,1 mm |
| uzunluk | 48,5 mm |
| skala tipi | Sabit diferansiyel |
| Standartlar | CE EN/IEC 61326-2-3 |
|---|---|
| Ürün sertifikaları | EAC CSA C22.2 No 14 UL 508 |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -15…85 °C |
| Depolama ortam koşulları | -40…85 °C |
| titreşim direnci | 20 gn (f= 9…2000 Hz) 'e uygunEN/IEC 60028-2-6 |
| darbe dayanımı | 25 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| elektrostatik deşarja direnç | 15 kV havada 'e uygunEN/IEC 61000-4-2 8 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 200 V/m 80…1000 Hz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç | 4 kV 'e uygunEN/IEC 61000-4-4 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 30 V (0,15…80 Hz) 'e uygunEN/IEC 61000-4-6 |
| manyetik alanlara direnç | 30 A/m 50 Hz 'e uygunEN/IEC 61000-4-8 |
| IP koruma derecesi | IP66 'e uygunEN/IEC 60529 IP67 'e uygunEN/IEC 60529 |
| NEMA koruma derecesi | NEMA 4 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,0 cm |
| Package 1 Width | 13,2 cm |
| Package 1 Length | 10,6 cm |
| Package 1 Weight | 134,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,925 kg |
| Garanti | 18 months |
|---|
