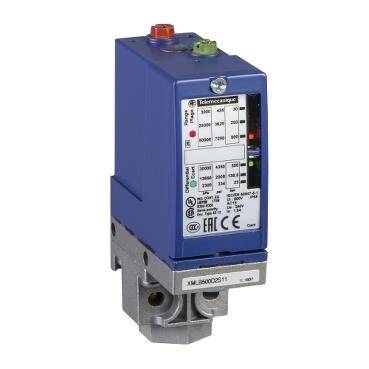

| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektromekanik basınç sensörü |
| Basınç sensör tipi | Elektromekanik vakumlu basınç sensörü |
| Ürün grubu | XMLB |
| Pressure rating | 5 bar |
| kontrollü sıvı | Hava (0…70 °C) Taze su (0…70 °C) Hidrolik yağ (0…70 °C) |
| sıvı bağlantı türü | G 1/4 (dişi) 'e uygunISO 228 |
| elektrikli bağlantı | Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² |
| AWG göstergesi | AWG 20...AWG 14 |
| kablo girişi | Kablo rakoru 7…13 mm |
| kontak tipi ve düzenleme | 1 K/A |
| ürüne özel uygulama | - |
| çalışmanın basınç anahtarı tipi | 2 eşik arasındaki düzenleme |
| elektrikli devre tipi | Kontrol devresi |
| skala tipi | Ayarlanabilir diferansiyel |
| yerel ekran | Ile |
| basınç yükselmesinde ayarlanabilir anahtarlama aralığı | -0,5…5 bar |
| basınç düşüşünde ayarlanabilir anahtarlama aralığı | -1…4,5 bar |
| yüksek ayarda maksimum olası diferansiyel | 6 bar |
| maksimum izin verilen olağandışı basınç | 11,25 bar |
| tahrip basıncı | 23 bar |
| basınz aktüatörü | Diyafram |
| sıvıyla temas eden malzemeler | Nitril Çinko alaşım 304L paslanmaz çelik |
| muhafaza malzemesi | Çinko alaşım |
| [In] nominal akım | 3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1 |
| düşük ayarda minimum olası diferansiyel | 0,5 bar (+/- 0,05 bar) |
|---|---|
| yüksek ayarda minimum olası diferansiyel | 0,5 bar (+/- 0,05 bar) |
| maksimum izin verilen basınç - döngü başına | 6,25 bar |
| terminal bloğu tipi | 4 terminal |
| Maximum operating rate | 120 cyc/mn |
| tekrarlama doğruluğu | 2 % |
| [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
| yardımcı kontak çalışma | Ani hareketli |
| kontak malzemesi | Gümüş kontaklar |
| Maximum resistance across terminals | 25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A |
| kisa devre korumasi | 10 A kartuş sigorta, tip gG (gl) |
| Mekanik dayanıklılık | 3000000 cycles |
| ayar | Harici |
| Yükseklik | 113 mm |
| Derinlik | 75 mm |
| Genişlik | 35 mm |
| Ürün ağırlığı | 0,685 kg |
| Standartlar | CSA C22.2 No 14 UL 508 CE EN/IEC 60947-5-1 |
|---|---|
| Ürün sertifikaları | EAC CSA LROS (Lloyds register of shipping) CCC UL BV |
| koruyucu bakım | TC standart versiyon |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| Çalışma konumu | Herhangi bir konum |
| titreşim direnci | 4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 50 gn 'e uygunIEC 60068-2-27 |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030 |
| IP koruma derecesi | IP66 'e uygunEN/IEC 60529 |
| Garanti | 18 months |
|---|
