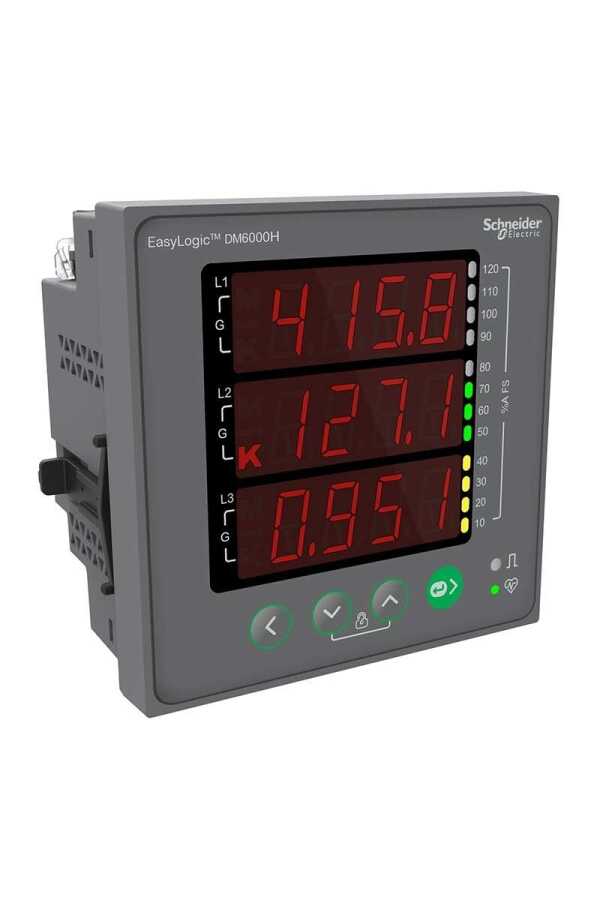

Schneider Electric METSEDM6000HCL10NC, DM6000H serisi multimetre, LED ekran, haberleşmesiz
seri EasyLogic ürün adı EasyLogic DM6X00H NC Ürün grubu DM6000H Ürün ya da bileşen tipi VAF PF meter cihaz uygulaması Remote monitoring ölçümün tipi Akım
Gerilim
Frekans
RPMölçüm tipi Unbalance current
Calculated neutral current
Unbalance voltage
Rotation speed
Faz akımları
Gerilim U21, U32, U13, V1, V2, V3
Frekans
Average voltage Vavg
Ortalama akım Iavgsayaç fonksiyonları Power interruption
ON hour counting[Us] nominal besleme gerilimi 48...277 V AC 45...65 Hz
48...277 V DCŞebeke frekansı 50 Hz
60 HzNominal akım (Ir) 1 A
5 Atype of network 2P + N
2P
3P + N
3P
1P + NVA cinsinden güç tüketimi 4 VA -de 240 V faz ve nötr arasında W cinsinden güç tüketimi 2 W -de 240 V ekran tipi 8 segments LED ekran rengi Kırmızı mesaj ekranı kapasitesi 3 fields of 4 characters ekran basamakları 12 basamak(lar) - 14,2 mm veri iletişimi Ölçüm değerlerinin okunması
Anlık ve ortalama değerler
Revolution speed
All countersayarların kurcalamaya dayanıklılığı Erişim kodu ile korunur örnekleme hızı 32 örnek/döngü ölçüm akımı 5…6000 mA Signal 6 akım 0,005...10 A (empedans 0.3 MOhm) ölçüm gerilimi 35…480 V AC 50...60 Hz fazlar arasında
46…277 V AC 50...60 Hz faz ve nötr arasında
277…999000 V AC 50...60 Hz harici VT ilefrekans ölçüm aralığı 45…65 Hz ölçüm doğruluğu Frekans +/- %0,05
Güç faktörü +/- 0.01
Akım +/- 1 %
Gerilim +/- 1 %doğruluk sınıfı Sınıf 1 Demand intervals 1 s yerel sinyalleme Yeşil LED: etkinlik
Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)haberleşme port protokolü - malzeme Polikarbonat alev geciktirici V-0 'e uygunUL 94 Montaj Tipi Sıva altı monte montaj desteği Gövde kurulum kategorisi III kurulumun tipi Iç mekan kurulumu ölçüm kategorisi Kategori III 480 V elektrik yalıtım sınıfı Sınıf II bağlantılar - terminaller Akım devresi: vida kelepçesi terminalleri (alt) 2,08…3,31 mm² kablo(lar)
Gerilim devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar)
Kontrol devresi: vida kelepçesi terminalleri (üst) 0,82…3,31 mm² kablo(lar)sıkma torku Akım devresi: 0,9…1 N.m Philips No 2 tornavida
Gerilim devresi: 0,9…1 N.m Philips No 2 tornavida
Kontrol devresi: 0,9…1 N.m Philips No 2 tornavidatel sıyırma uzunluğu Akım devresi: 3,68 mm
Gerilim devresi: 7 mm
Kontrol devresi: 7 mmStandartlar IEC 61010-1:ed. 3
UL 61010-1:ed. 3ürün sertifikaları CE 'e uygunIEC 61010-1
CULus 'e uygunUL 61010-1
CULus 'e uygunCSA C22.2 No 61010-1
C-TickGenişlik 96 mm derinlik Dış: 13 mm
Panel: 49 mmYükseklik 96 mm Ürün ağırlığı 300 g elektromanyetik uyumluluk Elektrostatik deşarj 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunIEC 61000-4-4
Kesinti bağışıklık testi 'e uygunIEC 61000-4-5
Iletimli RF kesintileri 'e uygunIEC 61000-4-6
Güç frekansındaki manyetik alan 'e uygunIEC 61000-4-8
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
Emisyon testleri 'e uygunFCC Kısım 15 Sınıf A
Emisyon testleri 'e uygunFCC part 15 Subpart C
Emisyon testleri 'e uygunFCC part 15 Subpart Eaşırı gerilim kategorisi III IP koruma derecesi Ön: IP51 'e uygunIEC 60529
Gövde: IP30 'e uygunIEC 60529bağıl nem 5…95 % -de 50 °C kirletme derecesi 2 çalışma için ortam hava sıcaklığı -10…60 °C Depolama ortam koşulları -20…70 °C çalışma yüksekliği <= 2000 m hizmet ömrü 7 yr Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 12 cm Package 1 Width 8,7 cm Package 1 Length 12 cm Package 1 Weight 335 g Unit Type of Package 2 S03 Number of Units in Package 2 18 Package 2 Height 30 cm Package 2 Width 30 cm Package 2 Length 40 cm Package 2 Weight 6,1 kg Unit Type of Package 3 P06 Number of Units in Package 3 144 Package 3 Height 61,5 cm Package 3 Width 80 cm Package 3 Length 60 cm Package 3 Weight 69,74 kg Aksesuar : Aksesuar Ölçüm Cihazları : Multimetre Barkod : 3606480286766 Tedarikçi Ürün Kodu : METSEDM6000HCL10NC
