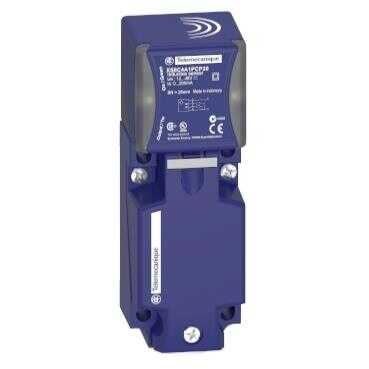

| Ürün serisi | Telemecanique Inductive proximity sensors XS |
|---|---|
| seri adı | Genel amaç |
| sensör tipi | Endüktif yakınlık sensörü |
| cihaz uygulaması | - |
| sensör adı | XS8 |
| sensör tasarımı | Biçim 40 x 40 x 117 |
| boyut | 117 mm |
| gövde tipi | Sabit |
| dedektör gömme montaj kabulü | Sıva altı monte edilemez |
| malzeme | Plastik |
| muhafaza malzemesi | PBT |
| çıkış sinyalinin tipi | Gizli |
| kablolama tekniği | 2 telli |
| [Sn] nominal algılama mesafesi | 40 mm |
| Dijital çıkış fonksiyonu | 1 NA veya 1 NK programlanabilir |
| çıkış devre tipi | AC/DC |
| elektrikli bağlantı | Vida kelepçesi terminalleri, 4 x 1,5 mm² |
| [Us] nominal besleme gerilimi | 24...240 V AC 50/60 Hz 24...240 V DC |
| mA cinsinden anahtarlama kapasitesi | 5...200 mA DC 5...300 mA AC |
| IP koruma derecesi | IP67 'e uygunIEC 60529 IP65 'e uygunIEC 60529 IP69K 'e uygunDIN 40050 |
| algılama yüzeyi | 5 konum torna kafası |
|---|---|
| ön malzeme | PBT |
| çalışma bölgesi | 0…32 mm |
| diferansiyel hareket | Sr'nin %3...15'i |
| tekrarlama doğruluğu | <= Sr'nin %3'ü |
| kablo girişi sayısı | 1 yivli giriş için Pg 13.5 kablo rakoru |
| durum LED'i | Besleme açık: 1 LED (yeşil) Çıkış durumu: 1 LED (sarı) |
| besleme gerilimi limitleri | 20…264 V AC/DC |
| maximum residual current | 1,5 mA açık durum 120 V 0,6 mA açık durum 24 V |
| anahtarlama frekansı | <= 25 Hz AC <= 50 Hz DC |
| maximum voltage drop | <5,5 V (kapalı) |
| maximum delay first up | 7,5 ms |
| maximum delay response | 1,4 ms |
| maximum delay recovery | 2,5 ms |
| İşaretleme | CE |
| Yükseklik | 40 mm |
| uzunluk | 40 mm |
| Genişlik | 117 mm |
| Ürün ağırlığı | 0,244 kg |
| Ürün sertifikaları | CSA UL CCC |
|---|---|
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| titreşim direnci | 25 gn genlik = +/- 2 mm[Alan](f =[Alan]10…55 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 50 gn için 11 ms 'e uygunEN 60068-2-27 |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 254 g |
| Paket 1 Yükseklik | 4,5 cm |
| Paket 1 genişliği | 4,5 cm |
| Paket 1 Uzunluk | 14,3 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 28 |
| Paket 2 Ağırlığı | 7,598 kg |
| Paket 2 Yükseklik | 15 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Paket 3 Yükseklik | 77,0 cm |
| Garanti | 18 months |
|---|
