Ana
| Ürün serisi |

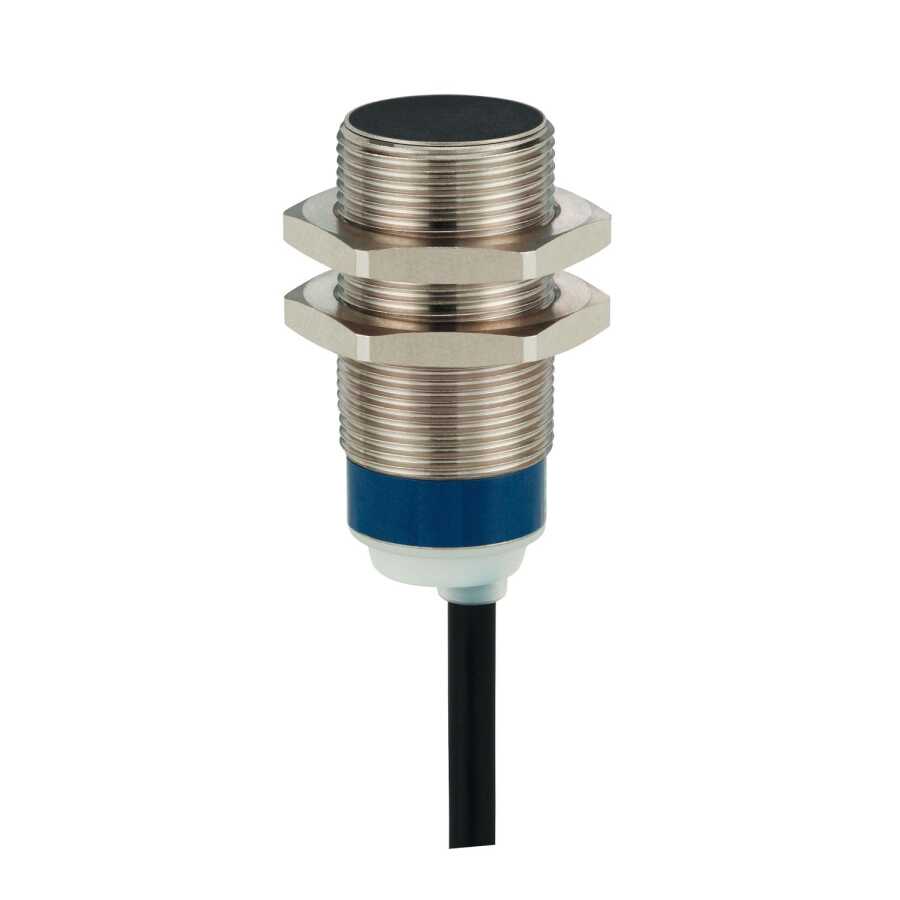

Telemecanique Inductive proximity sensors XS |
| seri adı |
Genel amaç |
| sensör tipi |
Endüktif yakınlık sensörü |
| cihaz uygulaması |
Araç üstü ekipman |
| sensör adı |
XS1 |
| sensör tasarımı |
Silindir M18 |
| boyut |
40 mm |
| gövde tipi |
Sabit |
| dedektör gömme montaj kabulü |
Sıva altı monte edilebilir |
| malzeme |
Metal |
| çıkış sinyalinin tipi |
Gizli |
| kablolama tekniği |
3 telli |
| [Sn] nominal algılama mesafesi |
8 mm |
| Dijital çıkış fonksiyonu |
1 NA |
| çıkış devre tipi |
DC |
| Dijital çıkış tipi |
PNP |
| elektrikli bağlantı |
Kablo |
| kablo uzunluğu |
2 m |
| [Us] nominal besleme gerilimi |
12...24 V DCile ters polarite koruması |
| mA cinsinden anahtarlama kapasitesi |
<= 200 mAile aşırı yük ve kısa devre koruması |
| IP koruma derecesi |
IP65 'e uygunIEC 60529
IP67 'e uygunIEC 60529 |
Tamamlayıcı
| diş tipi |
M18 x 1 |
| algılama yüzeyi |
Ön |
| ön malzeme |
PPS |
| muhafaza malzemesi |
Nikel kaplı pirinç |
| çalışma bölgesi |
0…6,4 mm |
| diferansiyel hareket |
Sr'nin %1...15'i |
| kablo düzenleme |
3 x 0,34 mm² |
| tel yalıtım malzemesi |
PVC |
| durum LED'i |
Çıkış durumu: 1 LED (sarı) |
| besleme gerilimi limitleri |
10…36 V DC |
| anahtarlama frekansı |
<= 1000 Hz |
| Maximum voltage drop |
<2 V (kapalı) |
| akım tüketimi |
<= 10 mA yüksüz |
| Maximum delay first up |
10 ms |
| Maximum delay response |
0,3 ms |
| Maximum delay recovery |
0,7 ms |
| İşaretleme |
CE |
| dişli uzunluğu |
28 mm |
| uzunluk |
40 mm |
| Ürün ağırlığı |
0,11 kg |
Ortam
| Ürün sertifikaları |
E2
UL
CSA |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
| titreşim direnci |
25 gn genlik = +/- 2 mm[Alan](f =[Alan]10…55 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
50 gn için 11 ms 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,1 cm |
| Package 1 Width |
9,6 cm |
| Package 1 Length |
13,1 cm |
| Package 1 Weight |
93 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
22 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
2,56 kg |
Sözleşme garantisi
| Garanti |
18 months |
