Ana
| Ürün serisi |
Easy Harmony XA2 |
| Ürün ya da bileşen tipi |

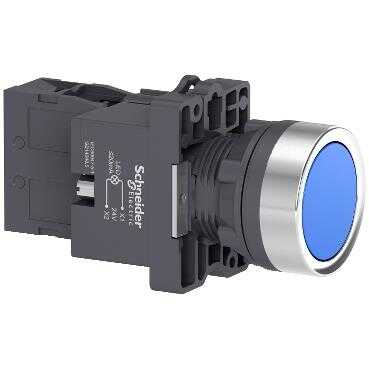

Eksiksiz ışıklı basmalı düğme |
| Ürün grubu |
XA2 |
| şev malzemesi |
Plastik |
| montaj çapı |
22 mm |
Tamamlayıcı
| bölünemez miktar başına satış |
1 |
| koruyucu bakım |
TC |
| Çalışma konumu |
Herhangi bir konum |
| sabitleme merkezi |
>= 30 x 40 mm (panel) 1…5 mm |
| sabitleme modu |
Sabitleme somunu tavsiye edilen tork: 2,2 N.m (Us +/- 10 %) |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| operatörün tipi |
Yaylı kurma |
| operatör profili |
Mavi sıva altı |
| kontak tipi ve düzenleme |
1 NA |
| kontak işlemi |
Yavaş kesen |
| Mekanik dayanıklılık |
1500000 cycles |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 2 x 1,5 mm²
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 2,5 mm²
Faston terminaller 6,3 mm
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5 mm² |
| sıkma torku |
0,8 N.m |
| kisa devre korumasi |
10 A gL sigorta 'e uygunIEC 60269-1 |
| [Ith] klasik açık hava termik akımı |
10 A |
| [Ui] nominal yalıtım voltajı |
600 V 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı |
0,27 A -de 250 V, DC-13, Q600
3 A -de 240 V, AC-15, A600 |
| elektrik dayanıklılığı |
500000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4
500000 cycles, DC-13, 3 A -de 230 V, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-4 |
| sinyalleme tipi |
Sabit |
| ışık kaynağı |
LED |
| ampul tabanı |
BA 9s |
| [Us] nominal besleme gerilimi |
24 V AC/DC 50/60 Hz |
| besleme gerilimi limitleri |
19…26 V AC/DC |
| akım tüketimi |
< 20 mA |
| hizmet ömrü |
10000 h |
| Genişlik |
30 mm |
| Yükseklik |
42 mm |
| Derinlik |
74,5 mm |
| Ürün ağırlığı |
0,056 kg |
Ortam
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-25…55 °C |
| aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 536 |
| IP koruma derecesi |
IP65 |
| IK koruma derecesi |
IK03 'e uygunIEC 60529 |
| Standartlar |
IEC 60947-5-1
GB 14048.1
GB 14048.5
IEC 60947-1 |
| Ürün sertifikaları |
CE
CCC |
| titreşim direnci |
10 gn (f= 40…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,000 cm |
| Package 1 Width |
11,000 cm |
| Package 1 Length |
16,000 cm |
| Package 1 Weight |
56,000 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
40,000 cm |
| Package 2 Width |
160,000 cm |
| Package 2 Length |
110,000 cm |
| Package 2 Weight |
600,000 g |
| Unit Type of Package 3 |
BB2 |
| Number of Units in Package 3 |
10 |
| Package 3 Height |
4,000 cm |
| Package 3 Width |
16,000 cm |
| Package 3 Length |
11,000 cm |
| Package 3 Weight |
600,000 g |
Sözleşme garantisi
| Garanti |
18 ay |
