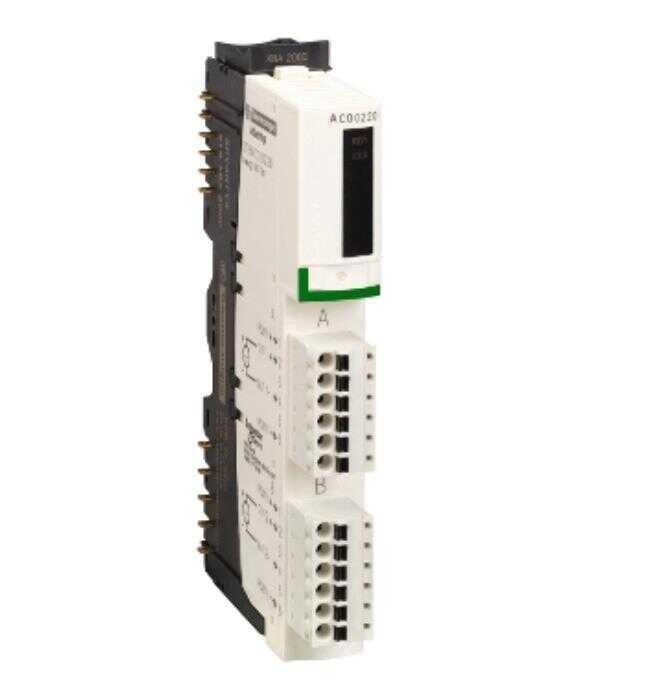

Gelince Sizi Arayalım| Ürün serisi | Modicon STB dağıtılmış G/Ç çözümü |
|---|---|
| Ürün Ya da Bileşen Tipi | Standart analog çıkış kiti |
| kit düzenleme | STBXTS2100, 6 terminalli yaylı kelepçe konnektör STBXTS1100, 6 terminalli vida tipi konnektör STBXBA2000 tabanı STBACO0220 modülü |
| analog çıkış tipi | Akım: 4...20 mA |
| analog çıkış sayısı | 2 |
| analog çıkış çözünürlüğü | 15 bit + işaret |
| analog çıkış akımı | 0,02 A |
|---|---|
| yanıt süresi | 4 ms |
| soğuk değiştirme | Evet |
| Çalışırken değiştirme | Standart NIM'lere uygundur |
| Geri dönme | Durum 0 temel NIM'ler Kullanıcı yapılandırılabilir standart NIM'ler |
| veri biçimi | EN 61131-2 IEC 61131-2 |
| güncelleme süresi | 8 ms |
| dönüşüm süresi | Iki kanal için 4 msn |
| entegre doğrusallık | +/- 0,5 %FS |
| diferansiyel doğrusallığı | Monoton |
| mutlak doğruluk hatası | Tam ölçeğin +/- %0,3'ü -de 25 °C |
| sıcaklık sapması | +/- % 0,005/°C |
| kanallar ve lojik veriyolu arasındaki yalıtım | 1 dakika için 1500 V |
| kanallar ve aktüatör veriyolu arasındaki yalıtım | 200 V |
| ürün uyumluluğu | Güç dağıtım modülü STBPDT3100/3105 Montaj tabanı STBXBA1000 |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme | Güç dağıtım modülü |
| akım tüketimi | 210 mA -de 5 V DC için lojik veriyolu |
| İşaretleme | CE |
| aşırı gerilim kategorisi | II |
| durum LED'i | 1 LED (yeşil) modül durumu (RDY) 1 LED (kırmızı) modül hatası (ERR) |
| Derinlik | 70 mm |
| Yükseklik | 18,4 mm |
| Genişlik | 128,3 mm |
| Ürün Sertifikaları | CSA UL FM Sınıf 1 Bölüm 2 |
|---|---|
| kirletme derecesi | 2 'e uygunIEC 60664-1 |
| Çalışma Yüksekliği | <= 2000 m |
| IP koruma derecesi | IP20 conforming to IEC 61131-2 class 1 |
| çalışma için ortam hava sıcaklığı | 0…60 °C (olmadan) |
| çalışma için ortam hava sıcaklığı | 32...140 °F olmadan |
| depolama için ortam hava sıcaklığı | -40…85 °C olmadan |
| depolama için ortam hava sıcaklığı | -40...185 °F olmadan |
| bağıl nem | 95 % -de 60 °C yoğuşmasız |
| titreşim direnci | 3 gn -de 58…150 Hz üzerinde 35 x 7,5 mm simetrik DIN rayı 5 gn -de 58…150 Hz üzerinde 35 x 15 mm simetrik DIN rayı +/-0,35 mm -de 10…58 Hz |
| darbe dayanımı | 30 gn için 11 ms 'e uygunIEC 88 referans 2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,7 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 13,0 cm |
| Package 1 Weight | 141,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 28 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 4,374 kg |
| Unit Type of Package 3 | PAL |
| Number of Units in Package 3 | 448 |
| Package 3 Height | 60,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 448,0 cm |
| Package 3 Weight | 63,168 kg |
| Garanti | 18 months |
|---|
