Gelince Sizi Arayalım| Ürün serisi | Harmony Control Relays |
|---|---|
| Ürün ya da bileşen tipi | 3-phase control relay |
| röle tipi | Kontrol rölesi |
| ürüne özel uygulama | 3 fazlı besleme için |

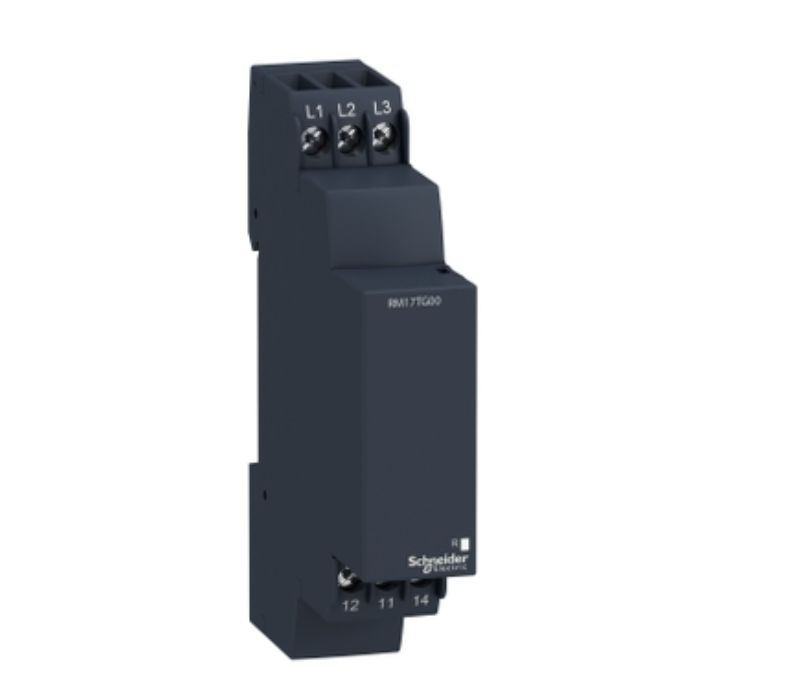

| röle adı | RM17TG |
| röle tarafından izlenen parametreler | Faz sırası Phase failure detection (2 or more phase cut) |
| time delay | Olmadan |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| ölçüm aralığı | 208...480 V gerilim AC |
| kontak tipi ve düzenleme | 1 K/A |
| Kontrol devresi gerilimi (Uc) | 208...480 V |
| maksimum anahtarlama gerilimi | 250 V AC 250 V DC |
|---|---|
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| besleme gerilimi limitleri | 183…528 V AC |
| kontrol devresi gerilim limitleri | - % 12 + % 10 Un |
| VA cinsinden güç tüketimi | 0…22 VA -de 400 V AC 50 Hz |
| gerilim algılama eşiği | < 100 V AC |
| kontrol devresi frekansı | 50...60 Hz +/- 10 % |
| çıkış kontakları | 1 K/A |
| nominal çıkış akımı | 5 A |
| ölçüm gerilimi limitleri | 183…528 V AC |
| delay at power up | 650 ms |
| gerilim aralığı | 183...528 V |
| yanıt süresi | <= 130 msn (bir hata durumunda) |
| İşaretleme | CE |
| aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 |
| yalıtım direnci | > 500 MOhm -de 500 V DC 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 400 V 'e uygunIEC 60664-1 |
| besleme frekansı | 50/60 Hz +/- 10 % |
| çalışma konumu | Herhangi bir konum olmadan |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| yerel sinyalleme | Röle AÇIK: LED (sarı) |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunEN/IEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 |
| güvenlik güvenilirlik verisi | MTTFd = 924,6 yıl B10d = 850000 |
| genişlik | 17,5 mm |
| ürün ağırlığı | 0,13 kg |
| elektromanyetik uyumluluk | Endüstriyel ortamlar için emisyon standardı 'e uygunEN/IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı 'e uygunEN/IEC 61000-6-3 Endüstriyel ortamlara bağışıklık 'e uygunEN/IEC 61000-6-2 |
|---|---|
| Standartlar | EN/IEC 60255-1 |
| Ürün sertifikaları | C-Tick GL CSA UL GOST |
| direktifler | 73/23/EEC - alçak gerilim yönergesi 89/336/EEC - elektromanyetik uyumluluk |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| bağıl nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| titreşim direnci | 0,35 mm (f= 5…57,6 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 57,6…150 Hz) 'e uygunIEC 60255-21-1 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| dielektrik test gerilimi | 2 kV AC 50 Hz, 1 dk |
| yayılmayan şok dalgası | 4 kV |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,700 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,500 cm |
| Package 1 Weight | 89,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,715 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 768 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 81,828 kg |
| Garanti | 18 months |
|---|
