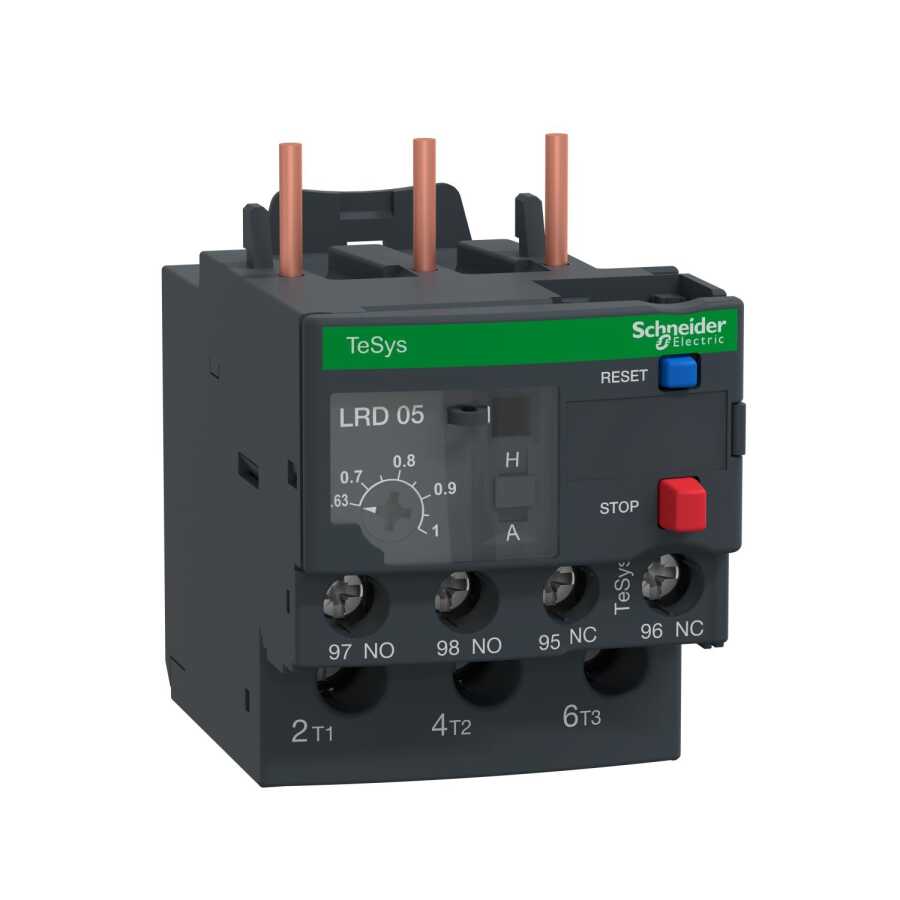

Schneider Electric LRD05 TeSys D Termal Aşırı Yük Röleleri - 0.63...1 A - sınıf 10A

Ürün Kodu : LRD05
526,02 TL
detay-teklif.svg (4 KB) Teklif İste
Bilgi/Teklif İste
Planlanan Teslimat
:
04.10.2022
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • Ana
    seri TeSys
    TeSys Deca
    ürün adı TeSys LRD
    TeSys Deca
    Ürün ya da bileşen tipi Diferansiyel termal aşırı yük rölesi
    Ürün grubu LRD
    röle uygulaması Motor koruma
    ürün uyumluluğu LC1D25
    LC1D38
    LC1D12
    LC1D32
    LC1D18
    LC1D09
    Şebeke tipi AC
    DC
    asiri yük açma sinifi Sınıf 10A 'e uygunIEC 60947-4-1
    Termik Koruma Ayar Aralığı 0,63…1 A
    [Ui] nominal yalıtım voltajı Güç devresi: 600 V 'e uygunCSA
    Güç devresi: 600 V 'e uygunUL
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Tamamlayıcı
    Şebeke frekansı 0...400 Hz
    montaj desteği Plaka, özel aksesuarlı
    Ray, özel aksesuarlı
    Kontaktör altında
    açma eşiği 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
    yardımcı kontak düzenleme 1 NA + 1 NK
    [Ith] klasik açık hava termik akımı 5 A için sinyalleme devresi
    izin verilebilir akım 3 A -de 120 V AC-15 için sinyalleme devresi
    0,22 A -de 125 V DC-13 için sinyalleme devresi
    [Ue] nominal çalışma voltajı 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1
    ilgili sigorta değeri 4 A gG için sinyalleme devresi
    4 A BS için sinyalleme devresi
    [Uimp] nominal darbe dayanım voltajı 6 kV
    faz arızası hassasiyeti Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0
    kontrol tipi Kırmızı açma/kapama butonu: durdurma
    Mavi açma/kapama butonu: sıfırlama
    sıcaklık dengeleme -20…60 °C
    bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ile
    Güç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı kablo uçsuz
    sıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
    Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
    Yükseklik 66 mm
    Genişlik 45 mm
    Derinlik 70 mm
    Ürün ağırlığı 0,124 kg
    Ortam
    iklimsel dayanım 'E uygunIACS E10
    IP koruma derecesi IP20 'e uygunIEC 60529
    çalışma için ortam hava sıcaklığı -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
    Depolama ortam koşulları -60…70 °C
    alev geciktme V1 'e uygunUL 94
    mekanik dayanıklılık Titreşimler: 6 Gn 'e uygunIEC 60068-2-6
    Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7
    dielektrik gücü 1,89 kV -de 50 Hz 'e uygunIEC 60947-1
    Standartlar EN/IEC 60947-4-1
    EN/IEC 60947-5-1
    UL 60947-4-1
    UL 60947-5-1
    CSA C22.2 No 60947-4-1
    CSA C22.2 No 60947-5-1
    GB/T 14048.4
    GB/T 14048.5
    EN 50495
    Ürün sertifikaları IEC
    UL
    CSA
    CCC
    EAC
    BV
    RINA
    DNV-GL
    LROS (Lloyds register of shipping)
    ATEX INERIS
    UKCA
    Paketleme üniteleri
    Birim paket türü 1 PCE
    Paketteki birim sayısı 1
    Paket ağırlığı (Lbs) 139,0 g
    Paket 1 Yükseklik 5,0 cm
    Paket 1 genişliği 7,8 cm
    Paket 1 Uzunluk 8,9 cm
    Birim paket türü 2 S02
    Paketteki birim sayısı 2 24
    Paket 2 Ağırlığı 3,634 kg
    Paket 2 Yükseklik 15,0 cm
    Paket 2 genişliği 30,0 cm
    Paket 2 Uzunluk 40,0 cm
    Birim paket türü 3 P06
    Paketteki birim sayısı 3 384
    Paket 3 Ağırlığı 68,388 kg
    Paket 3 Yükseklik 80,0 cm
    Paket 3 genişliği 80,0 cm
    Paket 3 Uzunluk 60,0 cm
    Sözleşme garantisi
    Garanti 18 months
